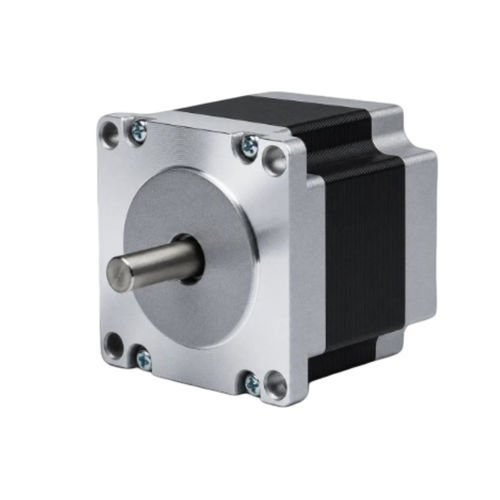

ハイブリッド型ステッピングモーター 57BHP56-350A-21A

3相NEMA 23

製品概要
57BHP56-350A-21Aは、57mm（NEMA 23）フレームの3相ハイブリッドステッピングモーターで、56mmのボディに保持トルク0.883 N·m（9 kg·cm）を発揮します。定格電流は3.5 A/相、シャフト径6.35 mm。推奨ドライバ：CW542。

主な特長

• 3相、ステップ角1.2° — 保持トルク0.883 N·m（9 kg·cm）
• 定格電流3.5 A/相 — フレーム57 mm（NEMA 23）
• ボディ長56 mm — シャフト径6.35 mm

電気仕様
ステップ角 : 1.2° ± 5%
保持トルク : 0.883 N·m（9 kg·cm）
定格電流 : 3.5 A/相
相数 : 3
リード数 : 6
シャフト径 : 6.35 mm
フレームサイズ : 57 mm（NEMA 23）
ボディ長 : 56 mm
重量 : 0.65 kg
推奨ドライバ : CW542

機械図および性能
57BHシリーズの機械図とトルク‑速度曲線を提供しており、機械的な組み込みおよび性能評価に役立ちます。

技術仕様

• 型式（バリアント）: 57BHP56-350A-21A
• シリーズ: 57BH / 57BHP
• フレームサイズ: 57 mm（NEMA 23）
• ボディ長: 56 mm
• 相数: 3
• ステップ角: 1.2° ± 5%
• 保持トルク: 0.883 N·m（9 kg·cm）
• 定格電流: 3.5 A/相
• リード数: 6
• シャフト径: 6.35 mm
• 重量: 0.65 kg
• 推奨ドライバ: CW542
