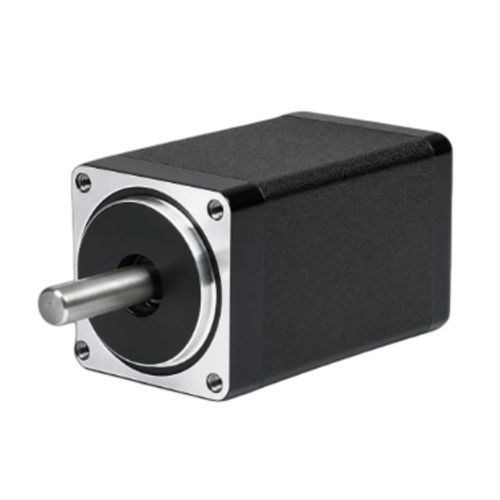

ハイブリッド型ステッピングモーター 28BH51-100B-20

NEMA 11ロボット工学用産業用

製品概要
28BH51-100B-20は、28 mm（NEMA 11）フレームの2相ハイブリッドステッパーモーターで、ボディ長51 mmにおいて保持トルク0.088 N·m（0.9 kg·cm）を発生します。定格電流は1 A/相、軸径5 mm、4線仕様で、産業用オートメーション、CNC、ロボティクス、計測機器などの精密モーション制御に適しています。推奨ドライバ：CW215。

主な特徴

• 2相、ステップ角1.8° — 保持トルク0.088 N·m（0.9 kg·cm）
• 定格電流：1 A/相
• フレーム：28 mm（NEMA 11）、ボディ長51 mm
• 軸径：5 mm — 4線
• モデルファミリー：28BHシリーズ — 型式：28BH51-100B-20

電気仕様
ステップ角：1.8° ± 5%
保持トルク：0.088 N·m（0.9 kg·cm）
定格電流：1 A/相
相数：2相
リード数：4
フレームサイズ：28 mm（NEMA 11）
ボディ長：51 mm
軸径：5 mm
重量：0.18 kg
推奨ドライバ：CW215
データシート識別子：28BH51-100B-20

機械特性と性能
28BHシリーズの機械図面を用意しています。トルク−速度特性曲線および性能データは設計検証とモーター選定に使用できます。

製品データシート
データシート識別子：28BH51-100B-20

主な用途

• 産業用オートメーションおよび位置決めシステム
• CNC機械および軸制御
• ロボティクスおよび協働ロボット
• 研究用機器および医療機器（非植込み型）
