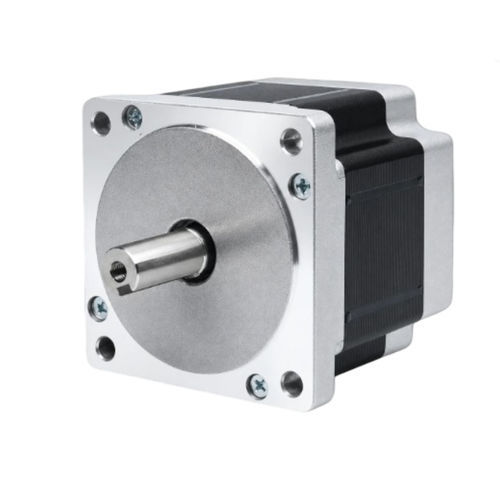

ハイブリッド型ステッピングモーター 86BHH80-420E-32J

4相ステッピングNEMA 34

概要
86BHH80はNEMA 34（86mm）サイズ、ボディ長80mmの4相ハイブリッドステッピングモーターで、4.41 N·m（45 kg·cm）の保持トルクを4.5 Aで発生します。4相・8線式の設計により配線の柔軟性が高く、トルクの立ち上がりが滑らかで、重負荷のCNCルーター、プラズマテーブル、彫刻機に適しています。

主な特長

• 保持トルク：4.41 N·m（45 kg·cm）
• 4相・8線で配線が柔軟
• 86mm（NEMA 34）フレーム、ボディ長80mm
• シャフト径：12.7 mm
• 推奨ドライバー：CWD860H

電気仕様（表）
ステップ角 — 1.8° ± 5%
定格電流 — 4.5 A/相
相数 — 4
引出し線数 — 8
フレームサイズ — 86mm（NEMA 34）
ボディ長 — 80mm
質量 — 2.4 kg

機械／性能
86BHシリーズの機械図とトルク・速度曲線は製品ページに掲載されており、組み込みや選定に役立ちます。

技術仕様

• 型番：86BHH80
• シャフト径：12.7 mm
• ステップ角：1.8° ± 5%
• 保持トルク：4.41 N·m（45 kg·cm）
• 定格電流：4.5 A/相
• 相数：4
• 引出し線数：8
• 質量：2.4 kg
• 推奨ドライバー：CWD860H
• データシート参照：86BHH80-420E-32J
