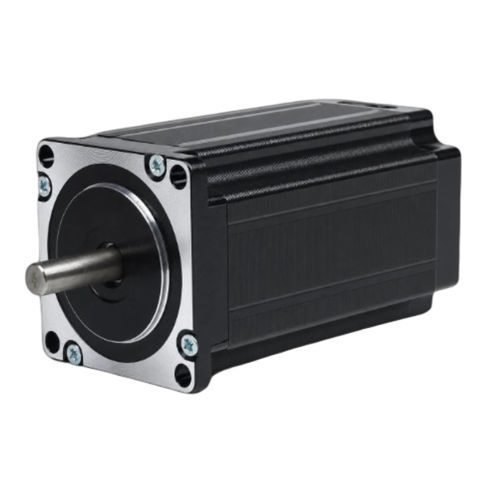

4相ステッピングモーター 57BHH100-420A-21B

ハイブリッド型ステッピングNEMA 23

概要
57BHH100-420A-21Bは、57 mm（NEMA 23）フレームの4相ハイブリッドステッピングモーターで、ボディ長100 mmで保持トルク2.747 N·m（28 kg·cm）を発生します。定格電流は2.97 A/相で、産業用オートメーションやロボティクス向けの高精度モーションコントロールに安定した性能を提供します。推奨ドライバ：CWD556。

主な特徴

• 4相、ステップ角1.8° — 保持トルク2.747 N·m（28 kg·cm）
• 定格電流2.97 A/相 — 57 mm（NEMA 23）フレーム
• ボディ長100 mm、軸径8 mm、リード線8本

電気仕様
ステップ角：1.8° ± 5%
保持トルク：2.747 N·m（28 kg·cm）
定格電流：2.97 A/相
相数：4
リード数：8
軸径：8 mm
フレームサイズ：57 mm（NEMA 23）
ボディ長：100 mm
重量：2 kg
推奨ドライバ：CWD556

寸法図
57BHシリーズの寸法図は製品ページでご覧いただけます。

トルク-速度特性
57BHシリーズのトルク-速度特性は製品ページでご覧いただけます。

製品データシート
データシート識別子：57BHH100-420A-21B（PDFは製品ページでダウンロード可能）。

技術仕様

• ステップ角：1.8° ± 5%
• 保持トルク：2.747 N·m（28 kg·cm）
• 定格電流：2.97 A/相
• 相数：4
• リード数：8
• 軸径：8 mm
• フレームサイズ：57 mm（NEMA 23）
• ボディ長：100 mm
• 重量：2 kg
• 推奨ドライバ：CWD556
