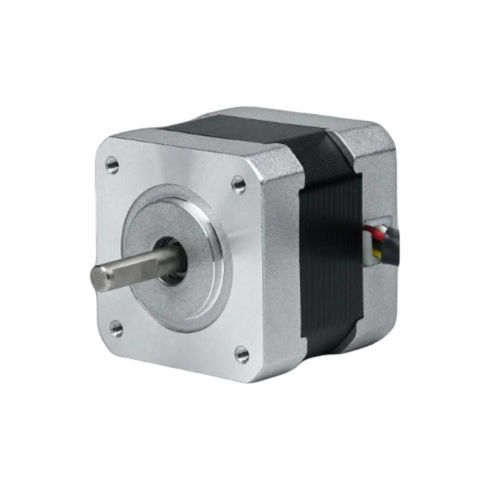

2相ステッピングモーター 42BHH39-168A-24

ハイブリッド型ステッピングNEMA 17

製品概要
42BHH39-168A-24 は、42 mm（NEMA 17）フレームの2相ハイブリッドステッパーモーターで、39 mmのボディ長において保持トルク0.412 N·m（4.2 kg·cm）を発生します。定格電流は0.8 A/相。推奨ドライバ：CW215。

主な特長

• 2相、ステップ角1.8° — 保持トルク0.412 N·m（4.2 kg·cm）
• 0.8 A/相の定格電流 — 42 mm（NEMA 17）フレーム
• ボディ長39 mm — シャフト径5 mm

電気仕様

• 型番 — 42BHH39-168A-24
• ステップ角 — 1.8° ± 5%
• 保持トルク — 0.412 N·m（4.2 kg·cm）
• 定格電流 — 0.8 A/相
• 相数 — 2
• 導線数 — 4
• シャフト径 — 5 mm
• フレームサイズ — 42 mm（NEMA 17）
• ボディ長 — 39 mm
• 質量 — 0.4 kg
• 推奨ドライバ — CW215

機械図面
取り付け寸法と公差については、製品ページの 42BH シリーズ（42 mm / NEMA 17）機械図面を参照してください。

トルク-速度特性
速度領域ごとの性能評価には、製品ページの 42BH シリーズのトルク-速度特性図を参照してください。

用途

• 精密モーション制御：CNC、ピック＆プレース、インデックステーブル
• 自動化：ロボティクス、コンベヤ位置決め、アクチュエータ
• 3Dプリントや研究用装置、試験装置

技術仕様

• 商用モデル名 — 42BHH39
• フレームサイズ — 42 mm（NEMA 17）
• ボディ長 — 39 mm
• 相数 — 2
• ステップ角 — 1.8° ± 5%
• 保持トルク — 0.412 N·m（4.2 kg·cm）
• 定格電流 — 0.8 A/相
• 導線数 — 4
• シャフト径 — 5 mm
• 質量 — 0.4 kg
• 推奨ドライバ — CW215
