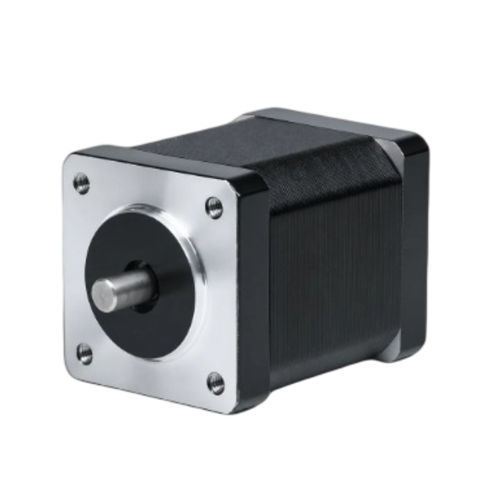

ハイブリッド型ステッピングモーター 35BHH40-150-16B

2相ステッピングNEMA 14産業用

概要
35BHH40-150-16Bは35 mm（NEMA 14）フレームの2相ハイブリッドステッピングモーターで、ボディ長40 mmで保持トルク0.255 N·m（2.6 kg·cm）を発生します。定格電流は1.5 A/相。産業用オートメーション、ロボット、コンパクトなCNC向けの精密位置決めに適しています。推奨ドライバ：CW215。

主な特長

• 2相、ステップ角1.8° — 保持トルク0.255 N·m（2.6 kg·cm）
• 定格電流1.5 A/相 — 35 mm（NEMA 14）フレーム
• 本体長40 mm、シャフトØ5 mm、4線式配線

主要仕様
相数 — 2
ステップ角 — 1.8°（± 5%）
保持トルク — 0.255 N·m（2.6 kg·cm）
定格電流 — 1.5 A/相
シャフト直径 — 5 mm
リード数 — 4
本体長 — 40 mm
フレームサイズ — 35 mm（NEMA 14）
重量 — 0.4 kg
推奨ドライバ — CW215

製品データシート
ページに表示されているデータシートコード：35BHH40-150-16B（製品ページよりPDFをダウンロード可能）。

図面・図表
35BHシリーズの機械図面およびトルク‑速度曲線を含みます。

技術仕様

• 型番：35BHH40-150-16B（ページ参照）
• フレームサイズ：35 mm（NEMA 14）
• 本体長：40 mm
• ステップ角：1.8° ± 5%
• 相数：2
• 保持トルク：0.255 N·m（2.6 kg·cm）
• 定格電流：1.5 A/相
• リード数：4
• シャフト直径：5 mm
• 重量：0.4 kg
• 推奨ドライバ：CW215
