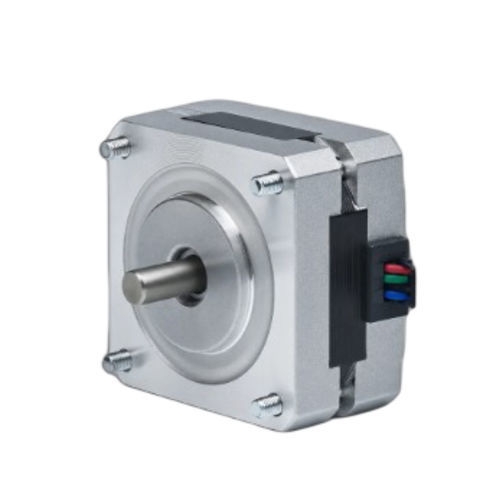

2相ステッピングモーター 39BH44-031A-24

ハイブリッド型ステッピングNEMA 15

製品概要
39BH44-031A-24は39 mm（NEMA 15）サイズの2相ハイブリッドステッピングモーターで、ボディ長44 mmにおいて0.275 N·m（2.8 kg·cm）の保持トルクを提供します。定格電流0.3 A/相、軸径5 mmで、コンパクトな精密運動システムに適しています。推奨ドライバ：CW215。

主な特長

• 2相、ステップ角1.8°
• 保持トルク：0.275 N·m（2.8 kg·cm）
• 定格電流：0.3 A/相、フレーム39 mm（NEMA 15）
• ボディ長44 mm、軸径5 mm、リード線4本

電気仕様
ステップ角 — 1.8° ± 5%
保持トルク — 0.275 N·m（2.8 kg·cm）
定格電流 — 0.3 A/相
相数 — 2
リード数 — 4（4線）
軸径 — 5 mm
フレームサイズ — 39 mm（NEMA 15）
ボディ長 — 44 mm
重量 — 0.5 kg
推奨ドライバ — CW215

機械図面
39BHシリーズ（39 mm / NEMA 15）の機械図面が利用可能です。

トルク-速度特性
39BHシリーズのトルク-速度特性曲線が利用可能です。

技術仕様

• 型番：39BH44-031A-24
• シリーズ：39BH Series
• フレームサイズ：39 mm（NEMA 15）
• ボディ長：44 mm
• 相数：2
• ステップ角：1.8° ± 5%
• 保持トルク：0.275 N·m（2.8 kg·cm）
• 定格電流：0.3 A/相
• リード数：4
• 軸径：5 mm
• 重量：0.5 kg
• 推奨ドライバ：CW215
