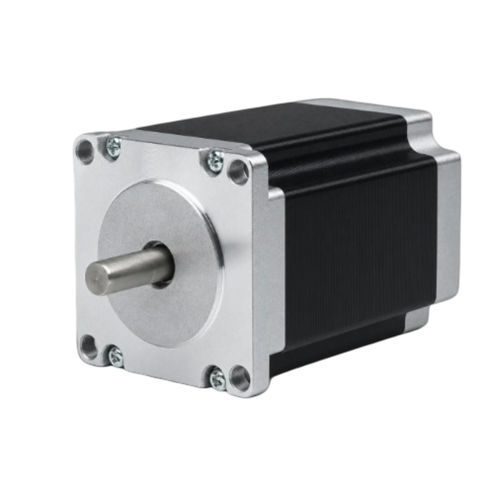

ハイブリッド型ステッピングモーター 57BHM110-300B-32

4相ステッピングNEMA 23精密

製品概要
57BHM110-300B-32は、ボディ長110mmの57mm（NEMA 23）4相ハイブリッドステッパーモーターで、保持トルク2.551 N·m（26 kg·cm）を発生します。定格電流は3 A/相。推奨ドライバー：CW542。シャフト径8 mm、6リード、本体長110 mm、質量約1.4 kgです。高精度のモーションコントロール向けに設計され、OEMカスタマイズ（MOQなし）に対応します。

主な特長

• 4相、ステップ角0.9° — 保持トルク2.551 N·m（26 kg·cm）
• 定格電流3 A/相 — フレーム57 mm（NEMA 23）
• 本体長110 mm、シャフト8 mm、6リード

電気仕様
ステップ角 — 0.9° ± 5%
保持トルク — 2.551 N·m（26 kg·cm）
定格電流 — 3 A/相
相数 — 4
リード数 — 6
シャフト径 — 8 mm
フレームサイズ — 57 mm（NEMA 23）
本体長 — 110 mm
重量 — 約1.4 kg
推奨ドライバー — CW542

機械 / 性能
57BHシリーズの機械図とトルク-速度特性曲線が製品リソースとして提供されています。データシートには該当型番の詳細寸法および性能グラフが含まれます。

製品データシート
データシート参照：57BHM110-300B-32

技術仕様

• 型番：57BHM110-300B-32
• フレームサイズ：57 mm（NEMA 23）
• 本体長：110 mm
• ステップ角：0.9° ± 5%
• 相数：4
• 保持トルク：2.551 N·m（26 kg·cm）
• 定格電流：3 A/相
• リード数：6
• シャフト径：8 mm
• 推奨ドライバー：CW542
• 重量：約1.4 kg
