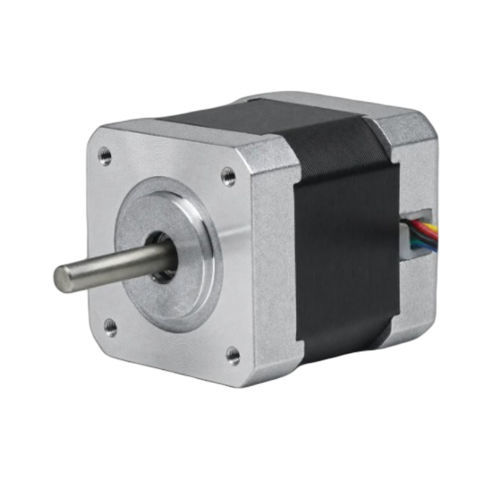

Motor de passo de 2 fases 42BHH48-08A-24

de passo híbridoNEMA 17para robótica

Visão geral do produto
O 42BHH48-08A-24 é um motor de passo híbrido de 2 fases de 42 mm (NEMA 17) com corpo de 48 mm, fornecendo 0,314 N·m (3,2 kg·cm) de torque de retenção. Corrente nominal de 0,8 A/fase e fiação de 6 condutores para configurações série/paralelo. Aplicações típicas: automação, CNC, robótica e equipamentos laboratoriais. Driver recomendado: CW215.

Principais características

• Ângulo de passo: 1,8° ± 5% — compatível com microstepping
• Torque de retenção: 0,314 N·m (3,2 kg·cm)
• Corrente nominal: 0,8 A/fase — 6 condutores para flexibilidade
• Compacto: estrutura 42 mm (NEMA 17), corpo 48 mm, eixo 5 mm
• Peso: 0,6 kg — adequado para conjuntos compactos

Especificações elétricas
Ângulo de passo: 1,8° ± 5%
Torque de retenção: 0,314 N·m (3,2 kg·cm)
Corrente nominal: 0,8 A/fase
Número de fases: 2
Número de condutores: 6
Diâmetro do eixo: 5 mm
Tamanho da moldura: 42 mm (NEMA 17)
Comprimento do corpo: 48 mm
Peso: 0,6 kg
Driver recomendado: CW215

Mecânica e documentação
O desenho mecânico e a curva torque‑velocidade estão disponíveis na página do produto para auxiliar na montagem, seleção de acoplamentos e verificação de desempenho.

Informações de pedido

• Família de modelos: série 42BHH — exemplo: 42BHH48-08A-24
• Eixo padrão: 5 mm — opções alternativas mediante solicitação
• Conector: 6 condutores — cabos ou conjuntos personalizados disponíveis
