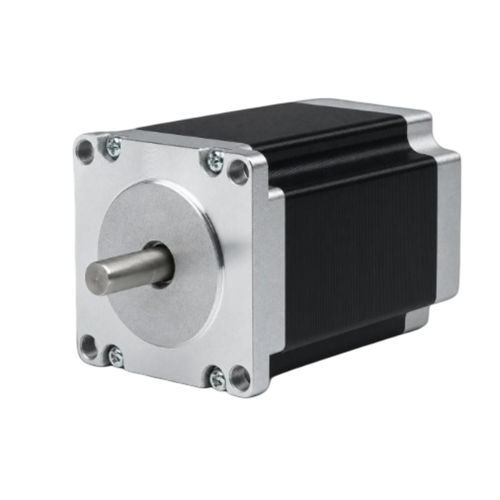

Motor de passo híbrido 57BHM110-300B-32

de passo de 4 fasesNEMA 23de precisão

Visão geral do produto
O 57BHM110-300B-32 é um motor de passo híbrido de 57 mm (NEMA 23) de 4 fases que fornece torque de retenção de 2,551 N·m (26 kg·cm) em um corpo de 110 mm. Corrente nominal: 3 A/fase. Driver recomendado: CW542. Eixo de 8 mm, 6 condutores, comprimento do corpo 110 mm; peso aprox. 1,4 kg. Projetado para controlo de movimento de precisão, personalizável OEM sem MOQ.

Destaques

• 4 fases, ângulo de passo 0,9° — torque de retenção 2,551 N·m (26 kg·cm)
• Corrente nominal 3 A/fase — estrutura 57 mm (NEMA 23)
• Comprimento do corpo 110 mm, eixo 8 mm, 6 condutores

Especificações elétricas
Ângulo de passo — 0,9° ± 5%
Torque de retenção — 2,551 N·m (26 kg·cm)
Corrente nominal — 3 A/fase
Número de fases — 4
Número de condutores — 6
Diâmetro do eixo — 8 mm
Tamanho do quadro — 57 mm (NEMA 23)
Comprimento do corpo — 110 mm
Peso — ~1,4 kg
Driver recomendado — CW542

Mecânica / Desempenho
Desenho mecânico e curva torque-velocidade da série 57BH estão disponíveis como recursos do produto. A folha de dados contém dimensões detalhadas e gráficos de desempenho para a referência exata.

Folha de dados
Referência da folha de dados: 57BHM110-300B-32

Especificações técnicas

• Modelo: 57BHM110-300B-32
• Tamanho do quadro: 57 mm (NEMA 23)
• Comprimento do corpo: 110 mm
• Ângulo de passo: 0,9° ± 5%
• Fases: 4
• Torque de retenção: 2,551 N·m (26 kg·cm)
• Corrente nominal: 3 A/fase
• Condutores: 6
• Diâmetro do eixo: 8 mm
• Driver recomendado: CW542
• Peso: ~1,4 kg
