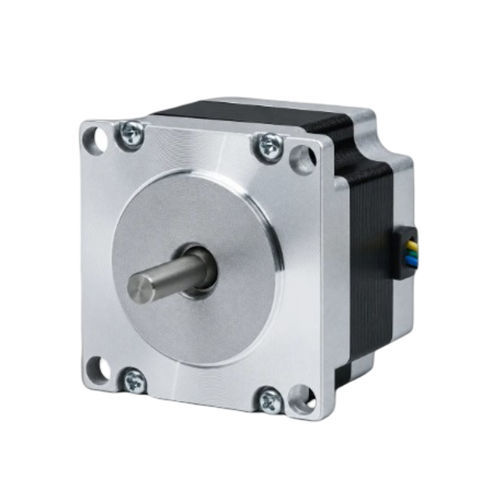

Motor de passo híbrido 57BHH48-16-21B

de passo de 2 fasesNEMA 23de precisão

Visão geral do produto
O 57BHH48-16-21B é um motor de passo híbrido de 2 fases de 57 mm (NEMA 23) que fornece torque de retenção de 0,883 N·m (9 kg·cm) em um corpo de 48 mm. Com corrente nominal de 1,6 A/fase, é adequado para aplicações de controle de movimento de precisão que exigem tamanho compacto e torque de retenção constante. Driver recomendado: CW542.

Destaques

• 2 fases, ângulo de passo 1,8° — torque de retenção 9 kg·cm (0,883 N·m)
• Corrente nominal 1,6 A/fase
• Comprimento do corpo 48 mm, diâmetro do eixo 6,35 mm

Ficha técnica do produto
Referência da ficha: 57BHH48-16-21B

Especificações completas
Ângulo de passo — 1,8° ± 5%
Torque de retenção — 0,883 N·m (9 kg·cm)
Corrente nominal — 1,6 A/Fase
N.º de fases — 2
N.º de condutores — 4
Diâmetro do eixo — 6,35 mm
Tamanho da moldura — 57 mm (NEMA 23)
Comprimento do corpo — 48 mm
Peso — 0,65 kg
Driver recomendado — CW542

Características / especificações técnicas

• Modelo: 57BHH48-16-21B
• Tamanho da moldura: 57 mm (NEMA 23)
• Comprimento do corpo: 48 mm
• Fases: 2
• Ângulo de passo: 1,8° ± 5%
• Torque de retenção: 0,883 N·m (9 kg·cm)
• Corrente nominal: 1,6 A/fase
• N.º de condutores: 4
• Diâmetro do eixo: 6,35 mm
• Peso: 0,65 kg
• Driver recomendado: CW542
