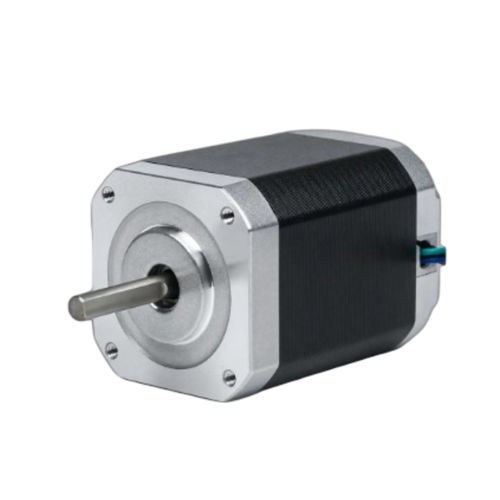

Motor de passo híbrido 42BHH58-030A-21A

de passo de 2 fasesNEMA 17

Visão geral do produto
O 42BHH58-030A-21A é um motor de passo híbrido de 2 fases de 42 mm (NEMA 17) que fornece 0,589 N·m (6 kg·cm) de torque de retenção em um corpo de 58 mm. Corrente nominal: 0,3 A/fase. Driver recomendado: CW215.

Destaques

• 2 fases, ângulo de passo 1,8° — torque de retenção 6 kg·cm
• Corrente nominal: 0,3 A/fase — estrutura 42 mm (NEMA 17)
• Comprimento do corpo 58 mm — diâmetro do eixo 5 mm

Especificações elétricas
Ângulo de passo: 1,8° ± 5%
Torque de retenção: 0,589 N·m (6 kg·cm)
Corrente nominal: 0,3 A/Fase
N.º de fases: 2
N.º de condutores: 4
Diâmetro do eixo: 5 mm
Tamanho da estrutura: 42 mm (NEMA 17)
Comprimento do corpo: 58 mm
Peso: 0,9 kg
Driver recomendado: CW215

Mecânica e desempenho
Desenho mecânico e curva torque‑velocidade da série 42BH estão disponíveis como recursos do produto. O desenho mecânico corresponde à série 42BH (42 mm NEMA 17) e há um gráfico de desempenho torque‑velocidade disponível para a série.

Características / especificações técnicas

• Variante do modelo: 42BHH58-030A-21A
• Série: 42BHH58 / série 42BH
• Fases: 2
• Ângulo de passo: 1,8° ± 5%
• Torque de retenção: 0,589 N·m (6 kg·cm)
• Corrente nominal: 0,3 A/fase
• N.º de condutores: 4
• Diâmetro do eixo: 5 mm
• Tamanho da estrutura: 42 mm (NEMA 17)
• Comprimento do corpo: 58 mm
• Peso: 0,9 kg
• Driver recomendado: CW215
