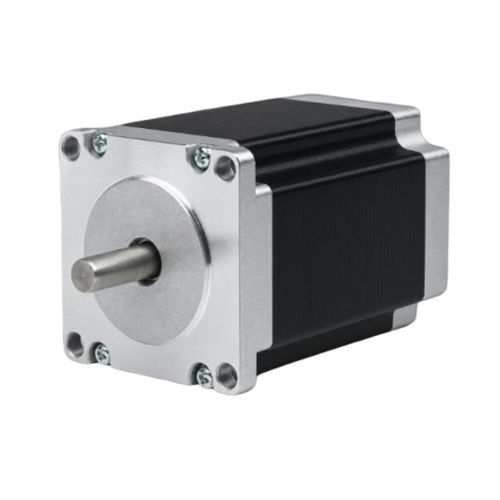

Motor de passo híbrido 57BHH94-430B-21

de passo de 2 fasesNEMA 23de alto torque

Visão geral do produto
O 57BHH94-430B-21 é um motor de passo híbrido de 2 fases de 57 mm (NEMA 23) que fornece 2,551 N·m (26 kg·cm) de torque de retenção em um corpo de 94 mm. Com corrente nominal de 4,2 A/fase e eixo de 10 mm, é indicado para aplicações de controlo de movimento de precisão que exigem alto torque em espaço reduzido. Driver recomendado: CWD556.

Principais pontos

• 2 fases, ângulo de passo 1,8° — torque de retenção 26 kg·cm (2,551 N·m)
• Corrente nominal 4,2 A/fase — quadro 57 mm (NEMA 23)
• Comprimento de corpo 94 mm, diâmetro do eixo 10 mm

Especificações elétricas
Ângulo de passo — 1,8° ± 5%
Torque de retenção — 2,551 N·m (26 kg·cm)
Corrente nominal — 4,2 A/fase
Número de fases — 2
Número de condutores — 4
Diâmetro do eixo — 10 mm
Tamanho do quadro — 57 mm (NEMA 23)
Comprimento do corpo — 94 mm
Peso — 1,6 kg
Driver recomendado — CWD556

Gráficos mecânicos e de desempenho
Desenho mecânico (série 57BH) e curva torque-velocidade (série 57BH) são fornecidos como imagens de referência para dimensões de montagem e características de desempenho.

Folha de dados
Referência da folha de dados do produto: 57BHH94-430B-21

Especificações técnicas

• Modelo: 57BHH94-430B-21
• Série: 57BH / 57BHH
• Fase: 2
• Ângulo de passo: 1,8° ± 5%
• Torque de retenção: 2,551 N·m (26 kg·cm)
• Corrente nominal: 4,2 A/fase
• Número de condutores: 4
• Diâmetro do eixo: 10 mm
• Comprimento do corpo: 94 mm
• Tamanho do quadro: 57 mm (NEMA 23)
• Peso: 1,6 kg
• Driver recomendado: CWD556
