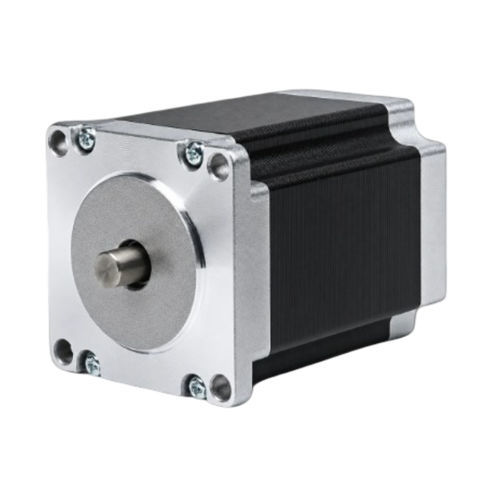

Motor trifásico 57BHP79-500A-29

de passo híbridoNEMA 23de precisão

Visão geral do produto
O 57BHP79-500A-29 é um motor de passo híbrido de 57 mm (NEMA 23) trifásico que fornece 1.422 N·m (14,5 kg·cm) de torque de retenção em um corpo de 79 mm. Corrente nominal de 5 A/fase, indicado para controle de movimento de precisão em espaços compactos. Driver recomendado: CW542.

Destaques

• Trifásico, ângulo de passo 1,2° — torque de retenção 1.422 N·m (14,5 kg·cm)
• Corrente nominal 5 A/fase — estrutura 57 mm (NEMA 23)
• Comprimento do corpo 79 mm com eixo Ø 8 mm

Especificações elétricas
Ângulo de passo: 1,2° ± 5%
Torque de retenção: 1.422 N·m (14,5 kg·cm)
Corrente nominal: 5 A/fase
Número de fases: 3
Número de condutores: 3
Diâmetro do eixo: 8 mm
Tamanho do quadro: 57 mm (NEMA 23)
Comprimento do corpo: 79 mm
Peso: 1,2 kg
Driver recomendado: CW542

Mecânica / Gráficos
Desenho mecânico disponível para a série 57BH com dimensões de montagem e detalhes do eixo. Curva torque‑velocidade disponível para a série 57BH para avaliar o desempenho conforme a velocidade.

Modelo / Especificações técnicas

• Modelo: 57BHP79-500A-29 (designação do produto)
• Fases: 3
• Ângulo de passo: 1,2° ± 5%
• Torque de retenção: 1.422 N·m (14,5 kg·cm)
• Corrente nominal por fase: 5 A
• Número de condutores: 3
• Diâmetro do eixo: 8 mm
• Tamanho do quadro: 57 mm (NEMA 23)
• Comprimento do corpo: 79 mm
• Peso: 1,2 kg
• Driver recomendado: CW542
