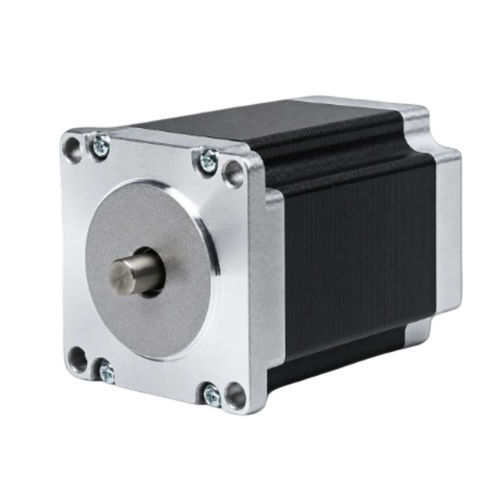

Motor de passo de 2 fases 57BH76-120A-21B

de passo híbridoNEMA 23

Visão geral
O 57BH76-120A-21B é um motor de passo híbrido de 2 fases de 57mm (NEMA 23) que fornece 1,177 N·m (12 kg·cm) de torque de retenção em um corpo de 76 mm. Corrente nominal 1,2 A/fase e fiação de 4 cabos; projetado para controlo de movimento de precisão em automação industrial, CNC e robótica. Driver recomendado: CW542.

Destaques

• Ângulo de passo: 1,8° ±5%
• Torque de retenção: 1,177 N·m (12 kg·cm)
• Corrente nominal: 1,2 A/fase, fiação 4 cabos
• Enquadramento 57mm (NEMA 23), comprimento do corpo 76mm, eixo 6,35mm
• Peso: 0,8 kg

Especificações elétricas

• Ângulo de passo: 1,8° ±5%
• Corrente nominal: 1,2 A/fase
• Número de fases: 2
• Número de condutores: 4
• Driver recomendado: CW542

Mecânica / Desenhos
Desenho mecânico e curva torque-velocidade da série 57BH são fornecidos para auxiliar no montagem, integração e avaliação de desempenho.

Aplicações

• Posicionamento de precisão em automação e CNC
• Robótica e sistemas pick-and-place
• Equipamentos de laboratório e dispositivos médicos (quando aplicável)

Informações de encomenda
Modelo: 57BH76-120A-21B. Contacte vendas para personalização, prazos e compatibilidade de driver.
