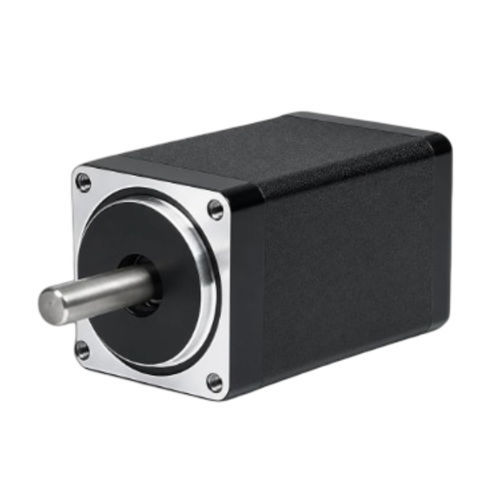

Motor de passo híbrido 28BH51-100B-20

NEMA 11para robóticaindustrial

Visão geral do produto
O 28BH51-100B-20 é um motor de passo híbrido de 2 fases de 28 mm (NEMA 11) que fornece 0,088 N·m (0,9 kg·cm) de torque de retenção em corpo de 51 mm. Corrente nominal de 1 A/fase, eixo de 5 mm e 4 condutores; indicado para controlo de movimento de precisão em automação industrial, CNC, robótica e instrumentação. Driver recomendado: CW215.

Destaques

• 2 fases, ângulo de passo 1,8° — torque de retenção 0,088 N·m (0,9 kg·cm)
• Corrente nominal: 1 A/fase
• Frame: 28 mm (NEMA 11), comprimento do corpo 51 mm
• Diâmetro do eixo: 5 mm — 4 condutores
• Família: série 28BH — Modelo: 28BH51-100B-20

Especificações elétricas
Ângulo por passo: 1,8° ± 5%
Torque de retenção: 0,088 N·m (0,9 kg·cm)
Corrente nominal: 1 A/Fase
Número de fases: 2
Número de condutores: 4
Tamanho do frame: 28 mm (NEMA 11)
Comprimento do corpo: 51 mm
Diâmetro do eixo: 5 mm
Peso: 0,18 kg
Driver recomendado: CW215
Identificador da folha de dados: 28BH51-100B-20

Mecânica e desempenho
Desenhos mecânicos da série 28BH disponíveis. Curvas binário-velocidade e dados de desempenho fornecidos para validação de projeto e seleção do motor.

Ficha técnica
Identificador da folha de dados: 28BH51-100B-20

Aplicações típicas

• Automação industrial e sistemas de posicionamento
• Máquinas CNC e controlo de eixos
• Robótica e robôs colaborativos
• Instrumentação de laboratório e equipamentos médicos (não implantáveis)
