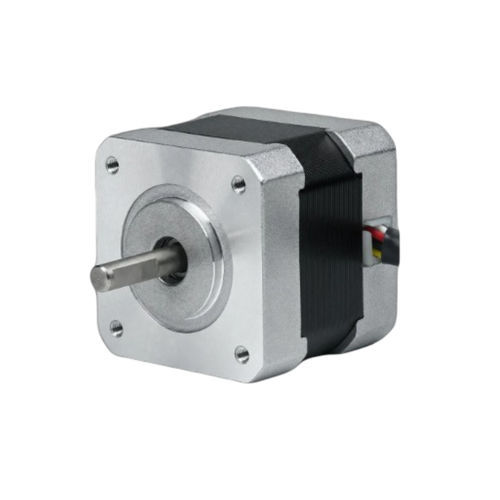

Motor de passo de 2 fases 42BHH39-168A-24

de passo híbridoNEMA 17

Visão geral do produto
O 42BHH39-168A-24 é um motor de passo híbrido de 2 fases de 42 mm (NEMA 17) que fornece 0,412 N·m (4,2 kg·cm) de torque de retenção em um corpo de 39 mm. Corrente nominal: 0,8 A/fase. Driver recomendado: CW215.

Principais características

• 2 fases, passo 1,8° — torque de retenção 0,412 N·m (4,2 kg·cm)
• 0,8 A/fase — estrutura 42 mm (NEMA 17)
• Comprimento do corpo 39 mm — eixo Ø 5 mm

Especificações elétricas

• Modelo — 42BHH39-168A-24
• Passo — 1,8° ± 5%
• Torque de retenção — 0,412 N·m (4,2 kg·cm)
• Corrente nominal — 0,8 A/fase
• Número de fases — 2
• Número de condutores — 4
• Diâmetro do eixo — 5 mm
• Tamanho da estrutura — 42 mm (NEMA 17)
• Comprimento do corpo — 39 mm
• Peso — 0,4 kg
• Driver recomendado — CW215

Desenho mecânico
Consulte o desenho mecânico da série 42BH (42 mm / NEMA 17) na página do produto para dimensões de montagem e tolerâncias.

Curva torque-velocidade
Veja a curva torque-velocidade da série 42BH na página do produto para avaliar o desempenho nas diferentes faixas de velocidade.

Aplicações

• Controle de movimento de precisão: máquinas CNC, sistemas pick-and-place, mesas indexadoras
• Automação: robótica, posicionamento de transportadores, atuadores
• Fabricação aditiva, equipamentos de laboratório e bancadas de teste

Especificações técnicas

• Nome comercial — 42BHH39
• Tamanho da estrutura — 42 mm (NEMA 17)
• Comprimento do corpo — 39 mm
• Fase — 2
• Passo — 1,8° ± 5%
• Torque de retenção — 0,412 N·m (4,2 kg·cm)
• Corrente nominal — 0,8 A/fase
• Condutores — 4
• Diâmetro do eixo — 5 mm
• Peso — 0,4 kg
• Driver recomendado — CW215
