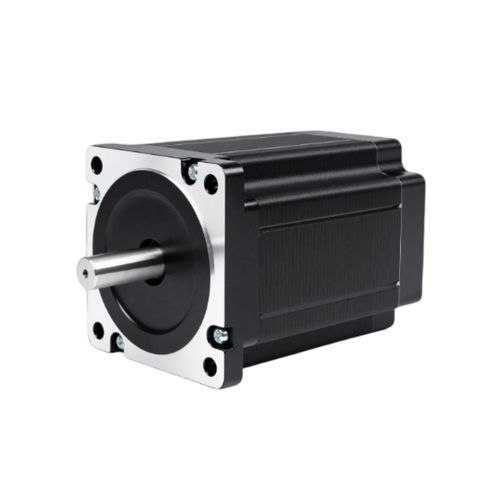

Motor de passo de 2 fases 86BH128-300A-55D

de passo híbridoNEMA 34industrial

Visão geral do produto
O 86BH128 é um motor de passo híbrido de 86 mm (NEMA 34) com corpo de 128 mm, fornecendo 4.90 N·m (50 kg·cm) de torque de retenção a 3,0 A/fase. O corpo alongado oferece maior torque mantendo consumo de corrente moderado, adequado para roteadores CNC pesados, mesas de plasma e gravadores de grande formato em aplicações industriais.

Destaques

• Torque de retenção: 4.90 N·m (50 kg·cm)
• Enquadramento: 86 mm (NEMA 34), comprimento do corpo 128 mm
• Configuração: 2 fases, 4 condutores
• Diâmetro do eixo: 12 mm
• Driver recomendado: CWD860H

Especificações elétricas
Ângulo de passo: 1,8° ±5%
Corrente nominal: 3,0 A/fase
Torque de retenção: 4.90 N·m (50 kg·cm)
Fases: 2
Condutores: 4
Diâmetro do eixo: 12 mm
Tamanho do quadro: 86 mm (NEMA 34)
Comprimento do corpo: 128 mm
Peso: 3,6 kg
Driver recomendado: CWD860H

Mecânica e desempenho
Desenhos mecânicos para a série 86BH estão disponíveis; curvas de torque-velocidade e dados específicos por variante podem ser fornecidos mediante solicitação para apoiar a integração e o dimensionamento.

Especificações técnicas

• Modelo: 86BH128
• Tamanho do quadro: 86 mm (NEMA 34)
• Comprimento do corpo: 128 mm
• Ângulo de passo: 1,8° ±5%
• Torque de retenção: 4.90 N·m (50 kg·cm)
• Corrente nominal: 3,0 A/fase
• Fases: 2
• Condutores: 4
• Diâmetro do eixo: 12 mm
• Peso: 3,6 kg
• Driver recomendado: CWD860H
