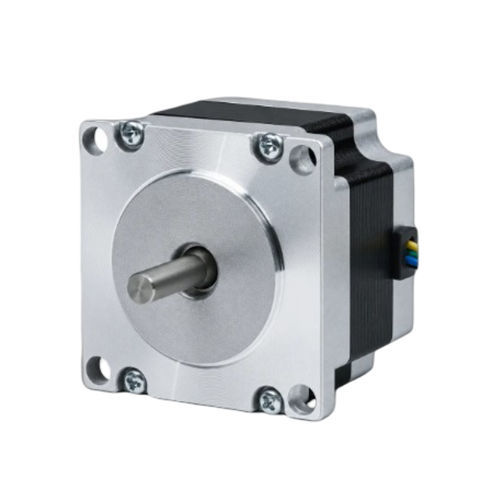

Motor de passo híbrido 57BHH41-099A-12K

de passo de 2 fasescompactoNEMA 23

Visão geral
O 57BHH41-099A-12K é um motor de passo híbrido de 57 mm (NEMA 23) de 2 fases que fornece 0,981 N·m (10 kg·cm) de torque de retenção em um corpo compacto de 41 mm. Corrente nominal 1 A por fase, eixo de 6,35 mm. Indicado para controlo de movimento de precisão e automação industrial. Driver recomendado: CW542.

Principais pontos

• 2 fases, ângulo de passo 1,8° — torque de retenção 0,981 N·m (10 kg·cm)
• Corrente nominal: 1 A/fase
• Estrutura 57 mm (NEMA 23), comprimento do corpo 41 mm
• Diâmetro do eixo 6,35 mm, configuração de 4 condutores

Parâmetros rápidos
Fases — 2
Ângulo de passo — 1,8°
Torque de retenção — 0,981 N·m
Corrente/fase — 1 A
Diâmetro do eixo — 6,35 mm
N.º de condutores — 4

Especificações elétricas
Ângulo de passo — 1,8° ± 5%
Torque de retenção — 0,981 N·m (10 kg·cm)
Corrente nominal — 1 A/fase
N.º de fases — 2
N.º de condutores — 4
Diâmetro do eixo — 6,35 mm
Tamanho do quadro — 57 mm (NEMA 23)
Comprimento do corpo — 41 mm
Peso — 0,46 kg
Driver recomendado — CW542

Mecânica e desempenho
O desenho mecânico da série 57BH é fornecido para suportar a integração. A curva de torque–velocidade da série está disponível para avaliar o desempenho dinâmico sob carga.

Folha de dados do produto
A folha de dados do produto referente a 57BHH41-099A-12K está disponível (download em PDF na página do produto).

Especificações técnicas

• Série do modelo: 57BHH (57 mm NEMA 23)
• Designação do modelo: 57BHH41
• Tamanho do quadro: 57 mm (NEMA 23)
• Comprimento do corpo: 41 mm
• Ângulo de passo: 1,8° ± 5%
• N.º de fases: 2
• N.º de condutores: 4
• Corrente nominal: 1 A por fase
• Torque de retenção: 0,981 N·m (10 kg·cm)
• Diâmetro do eixo: 6,35 mm
• Peso: 0,46 kg
• Driver recomendado: CW542
