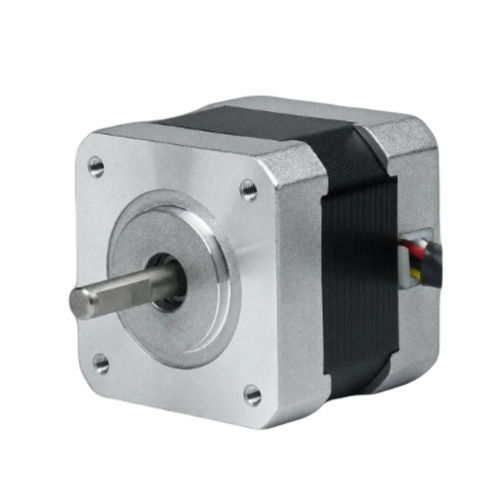

Motor de passo de 2 fases 42BHM39-100-22D

de passo híbridoNEMA 17para aplicações médicas

Visão geral do produto
O 42BHM39-100-22D é um motor de passo híbrido 2 fases de 42 mm (NEMA 17) que fornece 0,334 N·m (3,4 kg·cm) de torque de retenção em um corpo compacto de 39 mm. Corrente nominal 1 A/fase, cabeamento de 4 condutores. Projetado para controlo de movimento de precisão e integração OEM. Driver recomendado: CW215. Customização OEM disponível, sem MOQ.

Destaques

• 2 fases, ângulo de passo 0,9° — torque de retenção 0,334 N·m (3,4 kg·cm)
• Corrente nominal 1 A/fase — estrutura 42 mm (NEMA 17)
• Corpo compacto de 39 mm com eixo de 5 mm — adequado para instalações com espaço limitado

Especificações rápidas

• Fases: 2
• Ângulo de passo: 0,9° ± 5%
• Torque de retenção: 0,334 N·m (3,4 kg·cm)
• Corrente nominal: 1 A/Fase
• N.º de condutores: 4
• Diâmetro do eixo: 5 mm
• Comprimento do corpo: 39 mm

Especificações completas (Elétricas & Mecânicas)
Ângulo de passo — 0,9° ± 5%
Torque de retenção — 0,334 N·m (3,4 kg·cm)
Corrente nominal — 1 A/Fase
N.º de fases — 2
N.º de condutores — 4
Diâmetro do eixo — 5 mm
Tamanho do quadro — 42 mm (NEMA 17)
Comprimento do corpo — 39 mm
Peso — 0,45 kg
Driver recomendado — CW215

Mecânica e desempenho
Desenhos mecânicos e curvas de torque‑velocidade da série 42BH são fornecidos para apoiar a integração do sistema e a afinação de controlo. As dimensões correspondem à variante de 39 mm com eixo de 5 mm.

Aplicações

• Posicionamento de precisão: impressoras 3D, máquinas pick-and-place
• Automação industrial: cobots, indexação de transportadores
• Pequenos CNC, dispositivos médicos e equipamentos de laboratório
