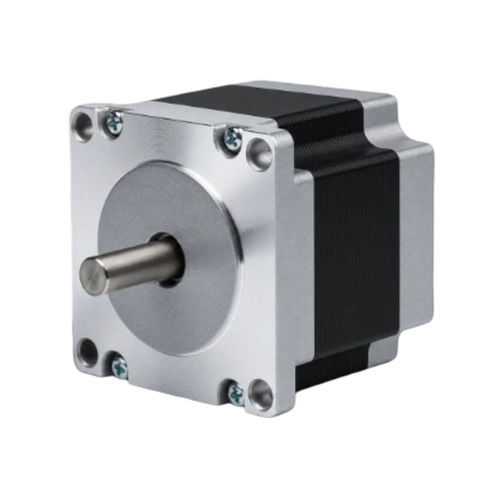

Motor de passo de 2 fases 57BHH56-280B-21DC

de passo híbridoNEMA 23

Resumo do produto
O 57BHH56-280B-21DC é um motor de passo híbrido de 57 mm (NEMA 23), 2 fases, que fornece torque de retenção de 1,089 N·m (11,1 kg·cm) num corpo compacto de 56 mm. Corrente nominal 2,8 A/fase, adequado para posicionamento de precisão e controlo de movimento em automação industrial. Driver recomendado: CW542.

Destaques

• Projeto híbrido 2 fases — ângulo de passo 1,8°
• Torque de retenção 1,089 N·m (11,1 kg·cm)
• Corrente nominal 2,8 A/fase — estrutura 57 mm (NEMA 23)
• Comprimento do corpo 56 mm, diâmetro do eixo 6,35 mm

Especificações elétricas (resumo)
Ângulo de passo — 1,8° ± 5%
Torque de retenção — 1,089 N·m (11,1 kg·cm)
Corrente nominal — 2,8 A/Fase
Número de fases — 2
Número de condutores — 4
Diâmetro do eixo — 6,35 mm
Tamanho do quadro — 57 mm (NEMA 23)
Comprimento do corpo — 56 mm
Peso — 0,65 kg
Driver recomendado — CW542

Desenho mecânico
Desenho mecânico disponível para a série 57BH (57 mm / NEMA 23) mostrando detalhes de montagem e dimensões para integração.

Curva torque-velocidade
Curva de desempenho torque-velocidade fornecida para a série 57BH para avaliar o torque disponível conforme a velocidade e selecionar drivers ou redutores adequados.

Especificações técnicas

• Modelo: 57BHH56-280B-21DC
• Tamanho do quadro: 57 mm (NEMA 23)
• Comprimento do corpo: 56 mm
• Ângulo de passo: 1,8° ± 5%
• Número de fases: 2
• Corrente nominal: 2,8 A/fase
• Torque de retenção: 1,089 N·m (11,1 kg·cm)
• Diâmetro do eixo: 6,35 mm
• Número de condutores: 4
• Peso: 0,65 kg
• Driver recomendado: CW542
