Servomotor de passo 57BH96PS20IC
60 V24 Vcom encoder e driver integrados

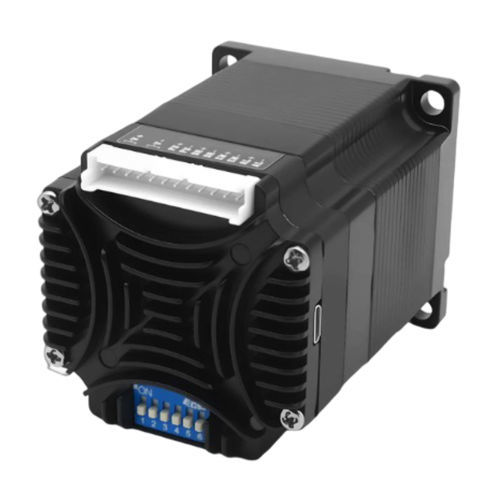

Servomotor de passo - 57BH96PS20IC - NEOTON MOTOR - 60 V / 24 V / com encoder e driver integrados
Servomotor de passo - 57BH96PS20IC - NEOTON MOTOR - 60 V / 24 V / com encoder e driver integrados
Guardar nos favoritos
Comparar
Mais informações no site da NEOTON MOTOR

Características

Tipo
de passo
Tensão
60 V, 24 V
Construção
NEMA 23, com encoder e driver integrados
Aplicações
com encoder integrado
Outras características
de alta resolução, em circuito fechado, com controlador integrado, com servoacionamento, com eletrônica integrada, com controle eletrônico
Intensidade de corrente

MÍN: 0,2 A

MÁX: 3,2 A

Torque

2 Nm
(1,475124 ft.lb)

Velocidade de rotação

MÍN: 0,01 rpm
(0,0628 rad.min-1)

MÁX: 3.000 rpm
(18.849,5559 rad.min-1)

Diâmetro

8 mm
(0,31 in)

Temperatura de operação

MÍN: 0 °C
(32 °F)

MÁX: 40 °C
(104 °F)

Descrição

Visão geral do produto
O 57BH96PS20IC é um servo passo a passo integrado controlado por pulsos que combina motor, driver e encoder num corpo compacto de 57 mm para simplificar cablagem e instalação em eixos de automação de maior binário.

Destaques
  • Binário máximo: 2,0 N·m
  • Controle: pulsos / direção TTL
  • Faixa de tensão de entrada: 24–60 VDC
  • Encoder: 4096 linhas (16 384 contagens)
  • Armazenamento de configuração em FLASH interna

Especificações rápidas
  • Tamanho do quadro: 57 mm
  • Comprimento corpo integrado: 96 mm
  • Binário máximo: 2,0 N·m
  • Tensão de entrada: 24–60 VDC
  • Comunicação: pulsos / direção TTL
  • Feedback do encoder: 4096 linhas (16 384 contagens)

Visão geral do servo integrado (parâmetros)
  • Modelo: 57BH96PS20IC
  • Tamanho do quadro: 57 mm (NEMA 23)
  • Comprimento corpo integrado: 96 mm
  • Tamanho L: 76 mm
  • Diâmetro do eixo: 8 mm
  • Faixa tensão de entrada: 24–60 VDC
  • Binário máximo: 2,0 N·m
  • Comunicação: pulsos / direção TTL

Elétrico, feedback e configuração
  • Configuração de corrente: 0,2–3,2 A ajustável por software (motor pareado de fábrica: 5,0 A)
  • Feedback do encoder: 4096 linhas (16 384 contagens)
  • Resistência de fase: 0,4 Ω ±20%
  • Indutância de fase: 1,8 mH ±20%
  • Inércia do rotor: aprox. 480 g·cm²
  • Peso: aprox. 1,2 kg
  • Faixa de velocidade: 0,01 rpm a 3000 rpm
  • Microstep: 16 posições DIP; ajustável por software (≥200)
  • Frequência de filtro: padrão 400 kHz; ajustável por software
  • Proteções: sobretensão, subtensão, sobrecorrente, circuito aberto de bobina, desvio de posição
  • Armazenamento não volátil: FLASH MCU interno
  • Temperatura de operação: 0°C a +40°C
  • Humidade de operação: 20% a 90% RH
  • TTL serial: 115200 bps; 8 bits de dados; 1 stop bit; sem paridade

Desenho mecânico
Desenho mecânico e ilustração das dimensões disponíveis para o servomotor passo a passo integrado de 57 mm (ficheiro de desenho mecânico fornecido na página do produto).

Especificações técnicas
  • Modelo: 57BH96PS20IC
  • Tamanho do quadro: 57 mm (NEMA 23)
  • Comprimento corpo integrado: 96 mm
  • Tamanho L: 76 mm
  • Diâmetro do eixo: 8 mm
  • Binário máximo: 2,0 N·m
  • Faixa tensão de entrada: 24–60 VDC
  • Comunicação: pulsos / direção TTL
  • Encoder: 4096 linhas (16 384 contagens)
  • Configuração de corrente: 0,2–3,2 A ajustável por software (motor pareado de fábrica: 5,0 A)
  • Resistência de fase: 0,4 Ω ±20%
  • Indutância de fase: 1,8 mH ±20%
  • Inércia do rotor: aprox. 480 g·cm²
  • Peso: aprox. 1,2 kg
  • Faixa de velocidade: 0,01–3000 rpm
  • Microstep: 16 posições DIP; ajustável por software (≥200)
  • Frequência filtro: padrão 400 kHz; ajustável
  • Proteções: sobretensão, subtensão, sobrecorrente, circuito aberto de bobina, desvio de posição
  • Armazenamento não volátil: FLASH MCU interno
  • Temp. operação: 0°C a +40°C
  • Humidade operação: 20% a 90% RH
  • TTL serial: 115200 bps; 8N1 (8 bits, sem paridade, 1 stop bit)
