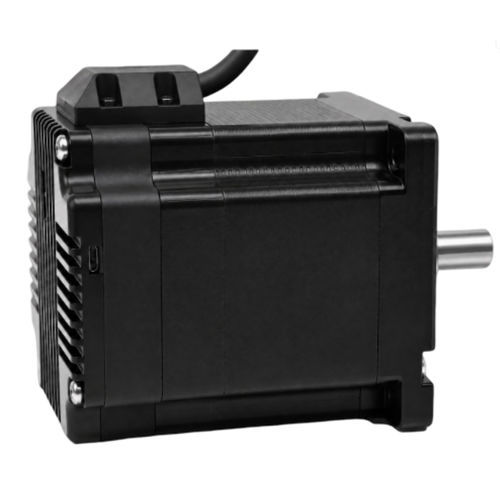

Motor de passo 86BH142RS85IM

NEMA 34com controle integradoRS-485

Visão geral do produto
O 86BH142RS85IM é um servomotor de passo integrado de 86 mm com comunicação RS485 e encoder multiturno sem bateria, oferecendo até 8,2 N·m de torque de saída. Projetado para eixos de automação maiores, a arquitetura integrada reduz componentes de movimento externos e fornece feedback de posição retida para sistemas de controle de movimento.

DESTAQUES

• Torque máximo de saída: 8,2 N·m
• Faixa de tensão de entrada: 18–70 VAC
• Comunicação: RS485
• Feedback multiturno sem bateria (1.599 voltas, faixa fixa −100 a +1499)
• Encoder: 4096 linhas (16.384 contagens)

Especificações rápidas

• Modelo: 86BH142RS85IM
• Tamanho do quadro: 86 mm (NEMA 34)
• Comprimento do corpo integrado: 142,1 mm
• Torque máximo: 8,2 N·m
• Tensão de entrada: 18–70 VAC
• Comunicação: RS485
• Encoder: 4096 linhas (16.384 contagens)
• Diâmetro do eixo: 14 mm
• Peso: aprox. 3,7 kg

Visão geral do servo integrado

• Número do modelo: 86BH142RS85IM
• Tamanho do quadro: 86 mm (NEMA 34)
• Comprimento do corpo integrado: 142,1 mm (L: 117,6 mm)
• Diâmetro do eixo: 14 mm
• Faixa de tensão de entrada: 18–70 VAC
• Torque máximo de saída: 8,2 N·m
• Comunicação: RS485

Elétrico, feedback e configuração

• Configuração de corrente: 0,2–3,2 A ajustável por software (motor pareado de fábrica: 6,0 A)
• Feedback do encoder: 4096 linhas (16.384 contagens)
• Configuração de microstep: configurável pelo host, inteiro positivo >200 (padrão fábrica 4000)
• Configuração de endereço: padrão fábrica 1; ajustável via software host
• Proteções: sobretensão, subtensão, sobrecorrente, circuito de bobina aberto, desvio de posição
• Armazenamento não volátil: parâmetros em FLASH MCU interna
• Condições operacionais: 0°C a +40°C, 20% a 90% UR

Desenho mecânico
O desenho mecânico está disponível na página do produto para referência dimensional e detalhes de montagem; consulte o desenho para instalação e padrão de furos.

Especificações técnicas

• Resistência de fase: 0,59 Ω ±20%
• Indutância de fase: 5,5 mH ±20%
• Inércia do rotor: aprox. 3600 g·cm²
• Peso: aprox. 3,7 kg
• Feedback multiturno: 1.599 voltas, sem bateria (faixa fixa −100 a +1499)
• Microstep padrão: 4000 (configurável)
• Endereço padrão: 1 (ajustável)
• Funções de proteção e armazenamento: ver acima
