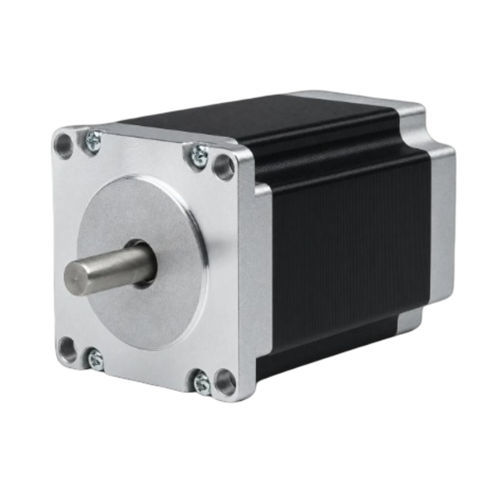

Motor de passo de 4 fases 57BHH82-400A-21BG

de passo híbridoNEMA 23para aplicações industriais

Visão geral do produto
O 57BHH82-400A-21BG é um motor de passo híbrido de 4 fases de 57 mm (NEMA 23) que fornece 2,158 N·m (22 kg·cm) de torque de retenção em um corpo de 82 mm. Com corrente nominal de 4 A/fase, oferece desempenho preciso e estável para aplicações industriais de controle de movimento. Driver recomendado: CWD556.

Destaques

• 4 fases 1,8° — 22 kg·cm torque de retenção
• 4 A/fase — estrutura 57 mm (NEMA 23)
• Comprimento do corpo 82 mm, eixo 8 mm

Especificações elétricas
Ângulo de passo — 1,8° ± 5%
Torque de retenção — 2,158 N·m (22 kg·cm)
Corrente nominal — 4 A/fase
N.º de fases — 4
N.º de condutores — 8
Diâmetro do eixo — 8 mm
Tamanho da estrutura — 57 mm (NEMA 23)
Comprimento do corpo — 82 mm
Peso — 1,42 kg
Driver recomendado — CWD556

Mecânica e desempenho
Desenho mecânico e curva torque-velocidade são fornecidos para a série 57BH/57BHH (dimensões do corpo e do eixo: comprimento do corpo 82 mm, eixo 8 mm) para apoiar a integração.

Especificações técnicas

• Modelo: 57BHH82-400A-21BG
• Série: 57BHH / 57BH (57 mm / NEMA 23)
• Ângulo de passo: 1,8° ± 5%
• Torque de retenção: 2,158 N·m (22 kg·cm)
• Corrente nominal: 4 A/fase
• N.º de fases: 4
• N.º de condutores: 8
• Diâmetro do eixo: 8 mm
• Tamanho da estrutura: 57 mm (NEMA 23)
• Comprimento do corpo: 82 mm
• Peso: 1,42 kg
• Driver recomendado: CWD556
