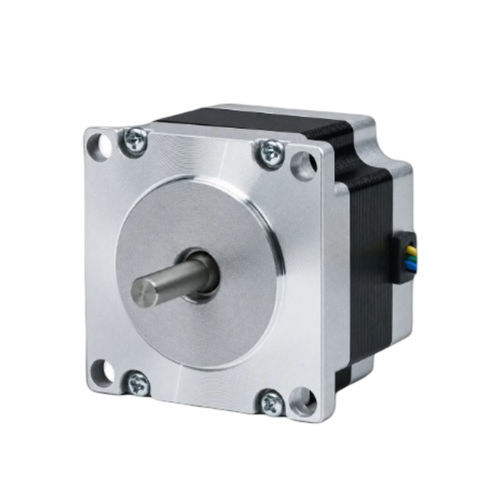

Motor trifásico 57BHP41-501B-21

de passo híbridoNEMA 23para máquina-ferramenta

Visão geral do produto
O 57BHP41-501B-21 é um motor de passo híbrido 3 fases de 57 mm (NEMA 23) que fornece 0,52 N·m (5,3 kg·cm) de torque de retenção com comprimento de corpo de 41 mm. Ângulo de passo 1,2° e corrente nominal 5 A/fase. Indicado para controlo de movimento de precisão em equipamentos automatizados e aplicações CNC. Driver recomendado: CW542.

Destaques

• 3 fases, ângulo de passo 1,2° — torque de retenção 0,52 N·m (5,3 kg·cm)
• Corrente nominal: 5 A/fase — Enquadramento: 57 mm (NEMA 23)
• Comprimento do corpo: 41 mm — Diâmetro do eixo: 6,35 mm

Especificações elétricas
Ângulo de passo: 1,2° ± 5%
Torque de retenção: 0,52 N·m (5,3 kg·cm)
Corrente nominal: 5 A/fase
N.º de fases: 3
N.º de condutores: 6
Diâmetro do eixo: 6,35 mm
Tamanho do quadro: 57 mm (NEMA 23)
Comprimento do corpo: 41 mm
Peso: 0,55 kg
Driver recomendado: CW542

Ficha técnica
57BHP41-501B-21

Desenho mecânico
Desenho mecânico disponível para a série 57BH (imagem presente na página do produto)

Curva par-velocidade
Curva par-velocidade disponível para a série 57BH (imagem presente na página do produto)

Especificações técnicas

• Modelo: 57BHP41
• Fase: 3
• Ângulo de passo: 1,2° ± 5%
• Torque de retenção: 0,52 N·m (5,3 kg·cm)
• Corrente nominal: 5 A/fase
• N.º de condutores: 6
• Diâmetro do eixo: 6,35 mm
• Tamanho do quadro: 57 mm (NEMA 23)
• Comprimento do corpo: 41 mm
• Peso: 0,55 kg
• Driver recomendado: CW542
