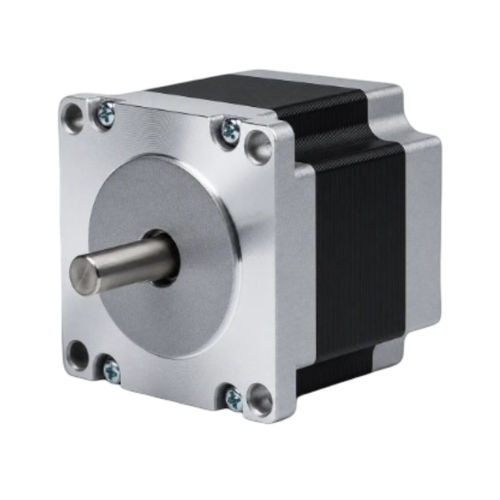

Motor de passo de 2 fases 57BHM56-070A-28B

de passo híbridoNEMA 23para robótica

Visão geral
O 57BHM56-070A-28B é um motor de passo híbrido de 57 mm (NEMA 23) de 2 fases que entrega 1,177 N·m (12 kg·cm) de torque de retenção em um corpo de 56 mm. Com corrente nominal de 0,7 A/fase e ângulo de passo de 0,9°, é adequado para aplicações de posicionamento e controlo de movimento de precisão. Driver recomendado: CW215.

Destaques

• 2 fases, ângulo de passo 0,9° — torque de retenção 12 kg·cm (1,177 N·m)
• 0,7 A/fase — estrutura 57 mm (NEMA 23)
• Corpo de 56 mm, diâmetro do eixo 10 mm

Ficha técnica
Modelo: 57BHM56 (exemplo de variante: 57BHM56-070A-28B)

Especificações elétricas
Ângulo de passo: 0,9° ± 5%
Torque de retenção: 1,177 N·m (12 kg·cm)
Corrente nominal: 0,7 A/fase
N.º de fases: 2
N.º de condutores: 4
Diâmetro do eixo: 10 mm
Tamanho do quadro: 57 mm (NEMA 23)
Comprimento do corpo: 56 mm
Peso: 0,68 kg
Driver recomendado: CW215

Desenho mecânico
Desenho mecânico disponível para a série 57BH (57 mm / NEMA 23)

Curva torque-velocidade
Curva torque-velocidade disponível para a série 57BH

Características / especificações técnicas

• Modelo: 57BHM56 (exemplo de variante: 57BHM56-070A-28B)
• Tamanho do quadro: 57 mm (NEMA 23)
• Comprimento do corpo: 56 mm
• Fases: 2
• Ângulo de passo: 0,9° (±5%)
• Torque de retenção: 1,177 N·m (12 kg·cm)
• Corrente nominal: 0,7 A/fase
• N.º de condutores: 4
• Diâmetro do eixo: 10 mm
• Peso: 0,68 kg
• Driver recomendado: CW215
