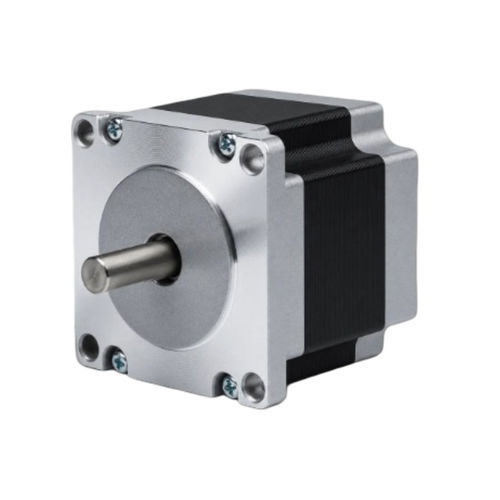

Motor de passo de 2 fases 57BH56-200-21

de passo híbridoNEMA 23

Visão geral do produto
O 57BH56-200-21 é um motor de passo híbrido 2 fases de 57 mm (NEMA 23) que fornece 0,706 N·m (7,2 kg·cm) de torque de retenção em um corpo de 56 mm. Corrente nominal 2 A/fase. Driver recomendado: CW542.

Destaques principais

• 2 fases, ângulo de passo 1,8° — torque de retenção 0,706 N·m (7,2 kg·cm)
• Corrente nominal: 2 A/fase — estrutura 57 mm (NEMA 23)
• Comprimento do corpo: 56 mm — diâmetro do eixo: 6,35 mm

Tabela de especificações elétricas e mecânicas
Ângulo de passo — 1,8° ± 5%
Torque de retenção — 0,706 N·m (7,2 kg·cm)
Corrente nominal — 2 A/Fase
N.º de fases — 2
N.º de condutores — 4
Diâmetro do eixo — 6,35 mm
Tamanho do quadro — 57 mm (NEMA 23)
Comprimento do corpo — 56 mm
Peso — 0,65 kg
Driver recomendado — CW542

Desenhos mecânicos e desempenho
O desenho mecânico e a curva torque‑velocidade da série 57BH estão disponíveis na página do produto (recursos de imagem).

Especificações técnicas

• Exemplo de modelo: 57BH56-200-21 (série: 57BH Series)
• Fases: 2
• Ângulo de passo: 1,8° ± 5%
• Torque de retenção: 0,706 N·m (7,2 kg·cm)
• Corrente nominal: 2 A/Fase
• N.º de condutores: 4
• Diâmetro do eixo: 6,35 mm
• Tamanho do quadro: 57 mm (NEMA 23)
• Comprimento do corpo: 56 mm
• Peso: 0,65 kg
• Driver recomendado: CW542
