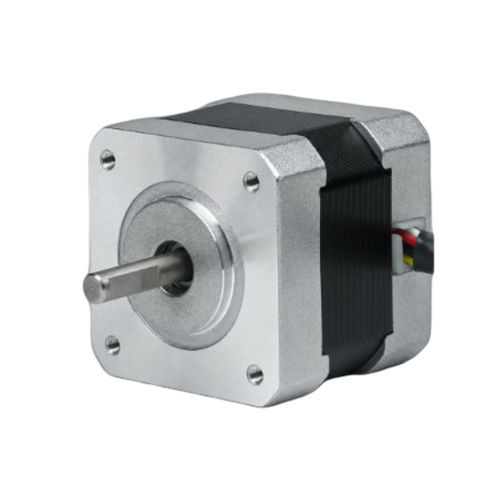

Motor trifásico 42BHP37W-060-24

de passo híbridocompactoNEMA 17

Visão geral
O 42BHP37W-060-24 é um motor de passo híbrido trifásico de 42 mm (NEMA 17) que fornece 0,255 N·m (2,6 kg·cm) de torque de retenção num corpo compacto de 37 mm. Corrente nominal 0,6 A/fase. Recomendado para controlo de movimento de precisão em automação industrial. Driver recomendado: CW215.

Principais características

• Ângulo de passo: 1,2° ± 5%
• Torque de retenção: 0,255 N·m (2,6 kg·cm)
• Corrente nominal: 0,6 A/Fase
• Tamanho do quadro: 42 mm (NEMA 17)
• Comprimento do corpo: 37 mm — Diâmetro do eixo: 5 mm
• 3 fases, 3 condutores
• Driver recomendado: CW215

Especificações elétricas (excerto)

• Ângulo de passo: 1,2° ± 5%
• Torque de retenção: 0,255 N·m (2,6 kg·cm)
• Corrente nominal: 0,6 A/Fase
• Número de fases: 3
• Número de condutores: 3
• Diâmetro do eixo: 5 mm
• Tamanho do quadro: 42 mm (NEMA 17)
• Comprimento do corpo: 37 mm
• Peso: 0,3 kg
• Driver recomendado: CW215

Mecânica & Desempenho
Desenho mecânico e curva torque‑velocidade da série 42BH são fornecidos para apoiar o processo de montagem e a avaliação de desempenho. Verifique a curva torque‑velocidade ao dimensionar para cargas dinâmicas.

Aplicações

• Automação industrial e sistemas de transporte
• Robótica e equipamentos pick-and-place
• CNC e mesas de posicionamento
• Instrumentação de precisão e automação de laboratório

Montagem & Compatibilidade

• Padrão de montagem NEMA 17 — quadro 42 mm
• Eixo de 5 mm — adequado para acoplamentos e polias
• Compatibilidade de driver: CW215 recomendado; ajustar parâmetros para 1,2° e 0,6 A/fase
