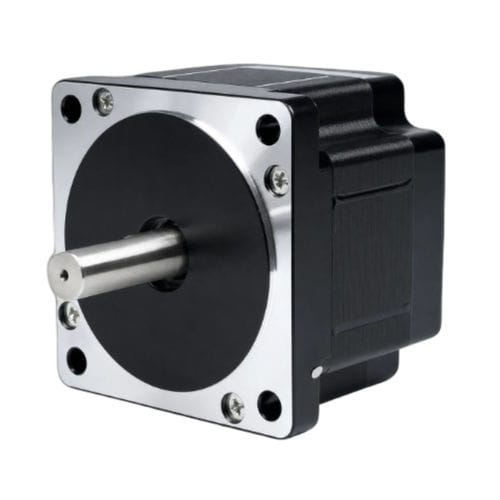

Motor de passo de 2 fases 86BHH65-400A-33C

de passo híbridoNEMA 34

Visão geral
O 86BHH65 é um motor de passo híbrido NEMA 34 com corpo de 65 mm, fornecendo torque de retenção de 3,33 N·m (34 kg·cm) a 4,0 A. Seu formato compacto e eixo de 12 mm o tornam adequado para routers CNC, máquinas de gravação e equipamentos de automação com espaço reduzido e demanda de torque moderado.

Principais pontos

• Torque de retenção: 3,33 N·m (34 kg·cm)
• Comprimento do corpo: 65 mm
• Enquadramento: 86 mm (NEMA 34)
• Diâmetro do eixo: 12 mm
• Driver recomendado: CWD860H

Especificações rápidas
Tamanho do quadro: 86 mm (NEMA 34)
Ângulo de passo: 1,8°
Torque de retenção: 3,33 N·m
Corrente nominal: 4,0 A/Fase
Fases: 2
Condutores: 4
Diâmetro do eixo: 12 mm
Comprimento do corpo: 65 mm
Peso: 1,2 kg
Driver recomendado: CWD860H

Informações técnicas adicionais
Tolerância do ângulo de passo: 1,8° ± 5%
Notação do torque de retenção: 3,33 N·m (34 kg·cm)

Características técnicas

• Modelo: 86BHH65
• Tamanho do quadro: 86 mm (NEMA 34)
• Comprimento do corpo: 65 mm
• Ângulo de passo: 1,8° ± 5%
• Torque de retenção: 3,33 N·m (34 kg·cm)
• Corrente nominal: 4,0 A/Fase
• Número de fases: 2
• Número de condutores: 4
• Diâmetro do eixo: 12 mm
• Peso: 1,2 kg
• Driver recomendado: CWD860H
