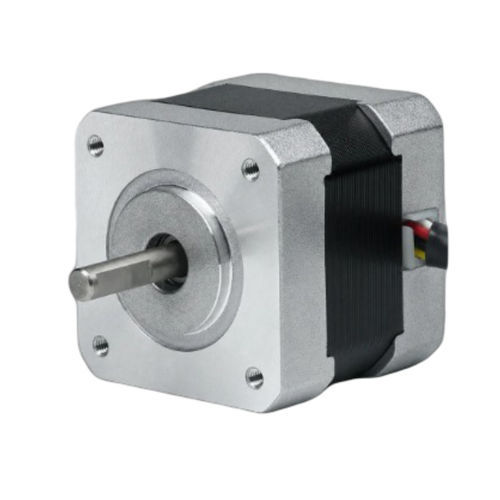

Motor de passo de 2 fases 42BHM29-050C-24

de passo híbridoNEMA 17

Visão geral do produto
O 42BHM29-050C-24 é um motor de passo híbrido de 2 fases de 42 mm (NEMA 17) que fornece 0,167 N·m (1,7 kg·cm) de torque de retenção em um corpo de 29 mm. Com corrente nominal de 0,5 A/fase, é indicado para aplicações compactas de controlo de movimento de precisão. Driver recomendado: CW215.

Destaques

• 2 fases, ângulo de passo 0,9° — torque de retenção 0,167 N·m (1,7 kg·cm)
• Corrente nominal 0,5 A/fase — quadro 42 mm (NEMA 17)
• Comprimento do corpo 29 mm, eixo 5 mm — configuração 4 condutores

Especificações elétricas
Ângulo de passo: 0,9° ± 5%
Torque de retenção: 0,167 N·m (1,7 kg·cm)
Corrente nominal: 0,5 A/fase
Número de fases: 2
Número de condutores: 4
Diâmetro do eixo: 5 mm
Tamanho do quadro: 42 mm (NEMA 17)
Comprimento do corpo: 29 mm
Peso: 0,24 kg
Driver recomendado: CW215

Desenho mecânico
Desenho mecânico da série 42BH (42 mm NEMA 17) disponível mostrando dimensões de montagem, comprimento do eixo e detalhes mecânicos para instalação.

Curva torque-velocidade
Curva torque-velocidade da série 42BH disponível para visualizar a relação torque versus velocidade e apoiar a seleção em aplicações dinâmicas.

Especificações técnicas

• Ângulo de passo: 0,9° ± 5%
• Torque de retenção: 0,167 N·m (1,7 kg·cm)
• Corrente nominal: 0,5 A/fase
• Fases: 2
• Condutores: 4
• Diâmetro do eixo: 5 mm
• Quadro: 42 mm (NEMA 17)
• Comprimento do corpo: 29 mm
• Peso: 0,24 kg
• Driver recomendado: CW215
