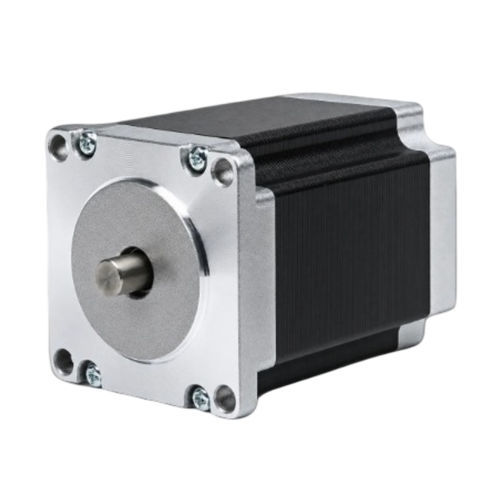

Motor de passo de 2 fases 57BHH76-300C-21G

de passo híbridoNEMA 23para robótica

Visão geral
O 57BHH76-300C-21G é um motor de passo híbrido de 2 fases de 57 mm (NEMA 23) que fornece 1,825 N·m (18,6 kg·cm) de torque de retenção em um corpo de 76 mm. Corrente nominal de 3 A/fase, adequado para aplicações de controlo de movimento de precisão, como máquinas CNC, robótica e sistemas automatizados. Driver recomendado: CW542.

Destaques

• 2 fases, ângulo de passo 1,8° — torque de retenção 1,825 N·m (18,6 kg·cm)
• Corrente nominal: 3 A/fase — estrutura 57 mm (NEMA 23)
• Comprimento do corpo 76 mm, eixo 6,35 mm, ligação de 4 fios

Especificações elétricas
Ângulo de passo: 1,8° ±5%
Torque de retenção: 1,825 N·m (18,6 kg·cm)
Corrente nominal: 3 A/fase
Número de fases: 2
Número de fios: 4
Diâmetro do eixo: 6,35 mm
Tamanho da estrutura: 57 mm (NEMA 23)
Comprimento do corpo: 76 mm
Peso: 1,1 kg
Driver recomendado: CW542

Mecânica e desempenho
Desenho mecânico e curva de torque‑velocidade disponíveis para a série 57BH. Ficheiros CAD e dimensões de montagem disponíveis mediante pedido para facilitar a integração.

Especificações técnicas

• Modelo (série): 57BHH76-300C-21G
• Tamanho da estrutura: 57 mm (NEMA 23)
• Comprimento do corpo: 76 mm
• Ângulo de passo: 1,8° ±5%
• Número de fases: 2
• Corrente nominal: 3 A/fase
• Torque de retenção: 1,825 N·m (18,6 kg·cm)
• Número de fios: 4
• Diâmetro do eixo: 6,35 mm
• Peso: 1,1 kg
• Driver recomendado: CW542
