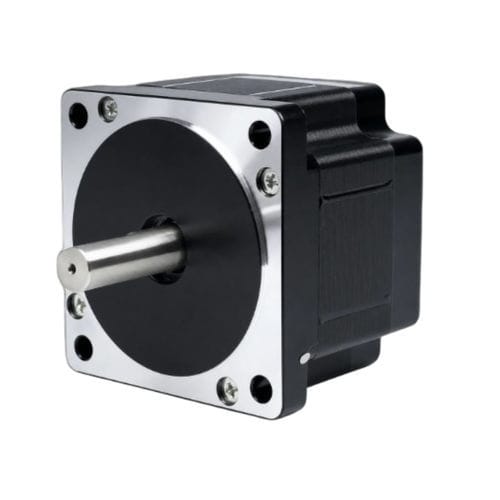

Motor de passo de 2 fases 86BHM65-180de passo híbrido48 VNEMA 34
Guardar nos favoritos
Comparar
Características
- Tipo
- de passo híbrido, de passo de 2 fases
- Tensão
- 48 V
- Construção
- NEMA 34
- Aplicações
- para robótica, para máquina-ferramenta
- Outras características
- de alta precisão, de alta resolução
- Intensidade de corrente
1,8 A
- Torque
2,2 Nm
(1,622637 ft.lb)- Diâmetro
8 mm
(0,31 in)
Descrição
Visão geral do produto
O 86BHM65 é um motor de passo híbrido NEMA 34 (86 mm) com corpo compacto de 65 mm e ângulo de passo de alta resolução de 0,9° (400 passos/rota). Fornece torque de retenção de 2,20 N·m (22,4 kg·cm) a 1,8 A por fase, adequado para aplicações industriais que exigem posicionamento preciso.
Principais destaques
Especificações elétricas
Ângulo de passo — 0,9° ±5%
Torque de retenção — 2,20 N·m (22,4 kg·cm)
Corrente nominal — 1,8 A/fase
N.º de fases — 2
N.º de condutores — 4
Diâmetro do eixo — 8 mm
Tamanho do frame — 86 mm (NEMA 34)
Comprimento do corpo — 65 mm
Peso — 1,95 kg
Driver recomendado — CWD860H
Mecânica e desempenho
Desenho mecânico disponível para a série 86BH (86 mm / NEMA 34). Curvas de torque-velocidade fornecidas para configurações relacionadas da série 86; consultar folhas de dados para desempenho específico por variante.
Características / Especificações técnicas
O 86BHM65 é um motor de passo híbrido NEMA 34 (86 mm) com corpo compacto de 65 mm e ângulo de passo de alta resolução de 0,9° (400 passos/rota). Fornece torque de retenção de 2,20 N·m (22,4 kg·cm) a 1,8 A por fase, adequado para aplicações industriais que exigem posicionamento preciso.
Principais destaques
- Torque de retenção: 2,20 N·m (22,4 kg·cm)
- Ângulo de passo: 0,9° (400 passos/rota) para alta resolução
- Frame: 86 mm (NEMA 34), comprimento do corpo: 65 mm
- Configuração: 2 fases, 4 condutores
- Driver recomendado: CWD860H
Especificações elétricas
Ângulo de passo — 0,9° ±5%
Torque de retenção — 2,20 N·m (22,4 kg·cm)
Corrente nominal — 1,8 A/fase
N.º de fases — 2
N.º de condutores — 4
Diâmetro do eixo — 8 mm
Tamanho do frame — 86 mm (NEMA 34)
Comprimento do corpo — 65 mm
Peso — 1,95 kg
Driver recomendado — CWD860H
Mecânica e desempenho
Desenho mecânico disponível para a série 86BH (86 mm / NEMA 34). Curvas de torque-velocidade fornecidas para configurações relacionadas da série 86; consultar folhas de dados para desempenho específico por variante.
Características / Especificações técnicas
- Modelo: 86BHM65
- Tamanho do frame: 86 mm (NEMA 34)
- Comprimento do corpo: 65 mm
- Ângulo de passo: 0,9° (400 passos/rota)
- Torque de retenção: 2,20 N·m (22,4 kg·cm)
- Corrente nominal: 1,8 A/fase
- Número de fases: 2
- Número de condutores: 4
- Diâmetro do eixo: 8 mm
- Peso: 1,95 kg
- Driver recomendado: CWD860H
- Aplicações típicas: routers CNC, cortadoras a laser, gravadoras e outros sistemas de posicionamento de precisão
