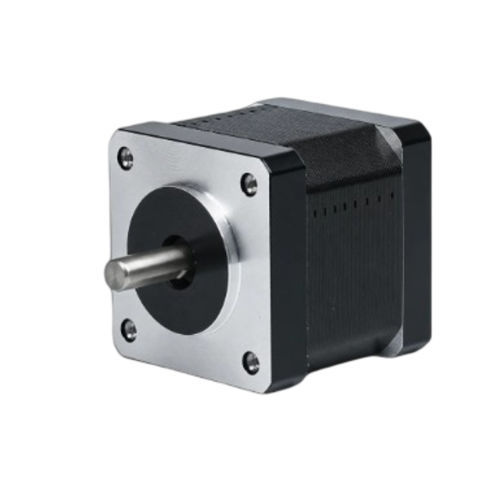

Motor de passo híbrido 35BHH37W-099A-21

bifásicocompactoNEMA 14

Visão geral
O 35BHH37W-099A-21 é um motor de passo híbrido de 2 fases de 35 mm (NEMA 14) que fornece 0,196 N·m (2 kg·cm) de torque de retenção em um corpo de 37 mm. Corrente nominal de 1 A/fase, cabeamento de 4 fios e eixo de 5 mm; indicado para aplicações compactas de controlo de movimento de precisão. Driver recomendado: CW215.

Destaques

• 2 fases, ângulo de passo 1,8° — torque de retenção 0,196 N·m (2 kg·cm)
• Corrente nominal 1 A/fase — frame 35 mm (NEMA 14)
• Compacto: comprimento do corpo 37 mm, diâmetro do eixo 5 mm

Especificações elétricas

• Ângulo de passo — 1,8° ± 5%
• Torque de retenção — 0,196 N·m (2 kg·cm)
• Corrente nominal — 1 A/fase (alternativa indicada: 3 A)
• Número de fases — 2
• Número de condutores — 4
• Diâmetro do eixo — 5 mm
• Tamanho do frame — 35 mm (NEMA 14)
• Comprimento do corpo — 37 mm
• Peso — 0,3 kg
• Driver recomendado — CW215

Ficha do produto
35BHH37W-099A-21

Desenhos / Curvas disponíveis

• Desenho mecânico — Série 35BH (35 mm (NEMA 14))
• Curva torque-velocidade — Série 35BH

Especificações técnicas

• Fase: 2
• Ângulo de passo: 1,8° ± 5%
• Torque de retenção: 0,196 N·m (2 kg·cm)
• Corrente nominal: 1 A/fase (alternativa: 3 A)
• Número de condutores: 4
• Diâmetro do eixo: 5 mm
• Tamanho do frame: 35 mm (NEMA 14)
• Comprimento do corpo: 37 mm
• Peso: 0,3 kg
• Driver recomendado: CW215
• Referência do modelo: 35BHH37W-099A-21
