Motor de passo 57BH83EC12IE
60 V24 Vcom encoder e driver integrados

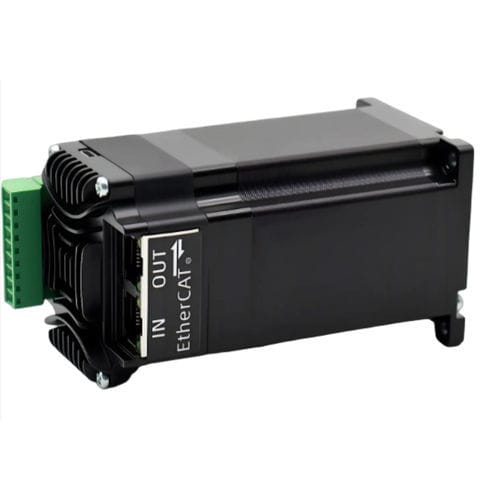

Motor de passo - 57BH83EC12IE - NEOTON MOTOR - 60 V / 24 V / com encoder e driver integrados
Motor de passo - 57BH83EC12IE - NEOTON MOTOR - 60 V / 24 V / com encoder e driver integrados
Guardar nos favoritos
Comparar
Mais informações no site da NEOTON MOTOR

Características

Tipo
de passo
Tensão
24 V, 60 V
Construção
NEMA 23, com encoder e driver integrados
Aplicações
para robótica, para máquina embaladora
Outras características
EtherCAT, com encoder integrado, com controle integrado, com controlador integrado, com eletrônica integrada
Intensidade de corrente

MÍN: 0,2 A

MÁX: 3,2 A

Torque

1,2 Nm
(0,885075 ft.lb)

Diâmetro

8 mm
(0,31 in)

Temperatura de operação

MÍN: 0 °C
(32 °F)

MÁX: 40 °C
(104 °F)

Descrição

Visão geral
O 57BH83EC12IE é um servo de passo integrado EtherCAT de 57 mm (NEMA 23) com torque máximo de 1,2 N·m. Integra motor, eletrônica de acionamento e feedback de encoder em um corpo compacto para simplificar a fiação e reduzir hardware de drive externo em sistemas de transferência, embalagem e automação multi-eixo.

PRINCIPAIS DESTAQUES
  • Servo de passo integrado EtherCAT 57 mm (NEMA 23)
  • Tensão de entrada: 24–60 V CC; torque máximo: 1,2 N·m
  • Feedback de encoder: 4096 linhas (16.384 contagens)
  • Corrente do motor combinada em fábrica: 4,0 A; ajuste de corrente por software: 0,2–3,2 A
  • Arquitetura integrada reduzindo espaço em painel e drives externos


Visão geral do servo integrado
  • Modelo: 57BH83EC12IE
  • Tamanho do quadro: 57 mm (NEMA 23)
  • Comprimento do corpo integrado: 82,9 mm
  • Tamanho L: 55,4 mm
  • Diâmetro do eixo: 8 mm
  • Faixa de tensão de entrada: 24–60 V CC
  • Torque máximo: 1,2 N·m
  • Comunicações: EtherCAT; serial TTL


Elétrico, feedback e configuração
  • Ajuste de corrente: 0,2–3,2 A ajustável por software; corrente do motor combinada: 4,0 A
  • Encoder: 4096 linhas (16.384 contagens)
  • Resistência de fase: 0,44 Ω ±20%
  • Indutância de fase: 1,4 mH ±20%
  • Inércia do rotor: aprox. 280 g·cm²
  • Peso: aprox. 0,72 kg
  • Microstep padrão: 10.000 (object index 0x2001)
  • Configuração de endereço: endereço inicial da fonte; alocado automaticamente pelo master
  • TTL serial: 115200 bps; 8 bits de dados; 1 bit de parada; sem paridade


Proteção e armazenamento
  • Recursos de proteção: sobretensão, subtensão, sobrecorrente, circuito aberto de enrolamento, desvio de posição
  • Armazenamento não volátil: parâmetros de configuração gravados na FLASH MCU interna


Desenho mecânico
O desenho mecânico detalhado e o diagrama dimensional estão disponíveis como imagens do produto e arquivos para download na página do produto.

Aplicações
  • Máquinas de transferência e embalagem de alta velocidade
  • Sistemas multi-eixo de pick-and-place e pórticos
  • Robótica compacta e ferramentas com controle de movimento


Ambiente de operação
  • Temperatura de operação: 0 °C a +40 °C
  • Humidade de operação: 20 % HR a 90 % HR
