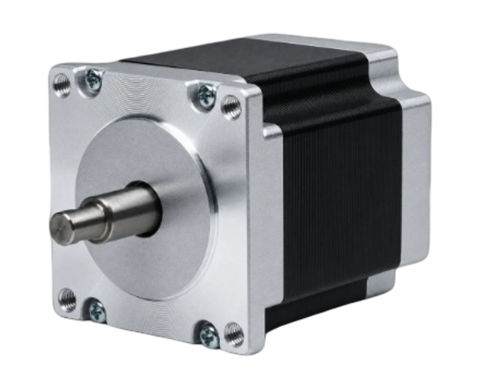

Motor de passo híbrido 57BHH65-300D-34KB

de passo de 2 fasesNEMA 23

Visão geral do produto
O 57BHH65-300D-34KB é um motor de passo híbrido de 57 mm (NEMA 23) de 2 fases, projetado para controlo de movimento de precisão em aplicações industriais. Fornece 1,177 N·m (12 kg·cm) de torque de retenção a partir de um corpo de 65 mm e tem corrente nominal de 3 A/fase. Driver recomendado: CW542.

Destaques

• 2 fases, passo 1,8° — torque de retenção 1,177 N·m (12 kg·cm)
• Corrente nominal 3 A/fase — quadro 57 mm (NEMA 23)
• Comprimento do corpo 65 mm, diâmetro do eixo 10 mm

Especificações elétricas

• Ângulo de passo: 1,8° ± 5%
• Torque de retenção: 1,177 N·m (12 kg·cm)
• Corrente nominal: 3 A/fase
• Número de fases: 2
• Número de condutores: 4

Desenho mecânico
Desenho mecânico disponível para a série 57BH (57 mm / NEMA 23) mostrando dimensões gerais e detalhes de montagem para integração.

Curva de torque-velocidade
Curva torque-velocidade (série 57BH) fornecida para avaliar o desempenho torque/velocidade em condições nominais.

Especificações técnicas

• Designação do modelo: 57BHH65-300D-34KB
• Modelo comercial: 57BHH65
• Tamanho do quadro: 57 mm (NEMA 23)
• Comprimento do corpo: 65 mm
• Ângulo de passo: 1,8° ± 5%
• Fases: 2
• Corrente nominal: 3 A/fase
• Torque de retenção: 1,177 N·m (12 kg·cm)
• Número de condutores: 4
• Diâmetro do eixo: 10 mm
• Peso: 0,75 kg
• Driver recomendado: CW542
