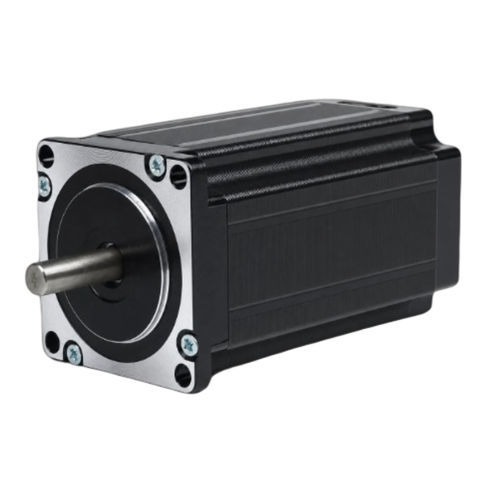

Motor de passo de 4 fases 57BHH100-420A-21B

de passo híbridoNEMA 23

Visão geral
O 57BHH100-420A-21B é um motor de passo híbrido de 4 fases de 57 mm (NEMA 23) que entrega 2,747 N·m (28 kg·cm) de torque de retenção em um corpo de 100 mm. Com corrente nominal de 2,97 A/fase, oferece desempenho consistente para controlo de movimento de precisão em automação industrial e robótica. Driver recomendado: CWD556.

Destaques

• 4 fases, ângulo de passo 1,8° — torque de retenção 2,747 N·m (28 kg·cm)
• Corrente nominal 2,97 A/fase — quadro 57 mm (NEMA 23)
• Comprimento do corpo 100 mm, diâmetro do eixo 8 mm, 8 condutores

Especificações elétricas
Ângulo de passo: 1,8° ± 5%
Torque de retenção: 2,747 N·m (28 kg·cm)
Corrente nominal: 2,97 A/fase
Fases: 4
Condutores: 8
Diâmetro do eixo: 8 mm
Tamanho do quadro: 57 mm (NEMA 23)
Comprimento do corpo: 100 mm
Peso: 2 kg
Driver recomendado: CWD556

Desenho mecânico
O desenho mecânico da série 57BH está disponível na página do produto.

Curva torque-velocidade
A curva torque-velocidade da série 57BH está disponível na página do produto.

Ficha técnica
Identificador da ficha técnica: 57BHH100-420A-21B (PDF disponível na página do produto).

Especificações técnicas

• Ângulo de passo: 1,8° ± 5%
• Torque de retenção: 2,747 N·m (28 kg·cm)
• Corrente nominal: 2,97 A/fase
• Fases: 4
• Condutores: 8
• Diâmetro do eixo: 8 mm
• Tamanho do quadro: 57 mm (NEMA 23)
• Comprimento do corpo: 100 mm
• Peso: 2 kg
• Driver recomendado: CWD556
