Motor de passo 42BHH48-140A-07EH
de passo híbridode passo de 2 fases4,8 V

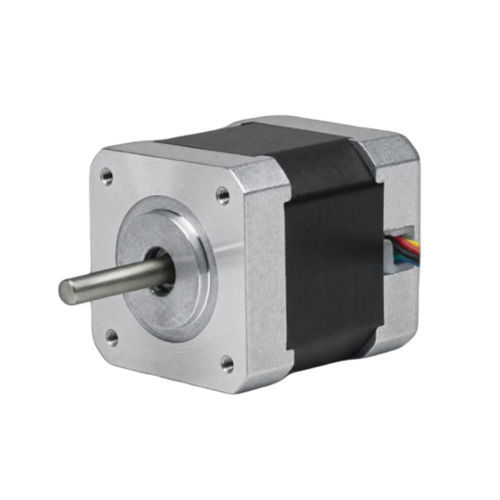

Motor de passo - 42BHH48-140A-07EH - NEOTON MOTOR - de passo híbrido / de passo de 2 fases / 4,8 V
Motor de passo - 42BHH48-140A-07EH - NEOTON MOTOR - de passo híbrido / de passo de 2 fases / 4,8 V
Guardar nos favoritos
Comparar
Mais informações no site da NEOTON MOTOR

Características

Tipo
de passo, de passo híbrido, de passo de 2 fases
Tensão
4,8 V
Construção
compacto, NEMA 17
Aplicações
para robótica, para máquina-ferramenta
Outras características
com controle integrado
Intensidade de corrente

1,4 A

Torque

0,608 Nm
(0,448438 ft.lb)

Diâmetro

5 mm
(0,2 in)

Temperatura de operação

MÍN: -20 °C
(-4 °F)

MÁX: 50 °C
(122 °F)

Descrição

Visão geral do produto
O CW-42BHH48-140A-07EH é um motor de passo híbrido integrado compacto NEMA 17 (42 mm) com driver IRS42E incorporado. Fornece 0,608 N·m de torque de retenção a 1,4 A/fase e integra motor e driver para fiação simplificada e instalação compacta, adequado para impressoras 3D, pequenos CNCs e equipamentos de automação compactos.

Destaques
  • Stepper integrado NEMA 17 (42 mm) com driver IRS42E incorporado
  • Torque de retenção: 0,608 N·m (6,2 kg·cm)
  • Corrente nominal: 1,4 A/fase, Tensão nominal: 4,8 VDC
  • Ângulo de passo: 1,8° (200 passos/volta)
  • Comprimento de corpo compacto: 48 mm
  • Fiação simplificada — motor e driver em uma única unidade

Visão geral (tabela)
Tamanho do quadro: 42 mm (NEMA 17)
Comprimento do corpo: 48 mm Máx.
Ângulo de passo: 1,8° ± 5%
Torque de retenção: 0,608 N·m (6,2 kg·cm)
Corrente nominal: 1,4 A/Fase
Tensão nominal: 4,8 VDC
Driver integrado: IRS42E

Especificações do motor (tabela)
Número de fases: 2
Ângulo de passo: 1,8° ± 5%
Torque de retenção: 0,608 N·m (6,2 kg·cm)
Tensão nominal: 4,8 VDC
Corrente nominal: 1,4 A/Fase
Resistência de fase (20°C): 3,4 Ω ± 10%
Indutância de fase (1 kHz): 7,5 mH ± 20%
Inércia do rotor: 76 g·cm²
Resistência de isolamento: 100 MΩ min (500 VDC)
Classe de isolamento: Classe B (130°C)
Temperatura ambiente: -20°C a +50°C
Umidade ambiente: 15% a 95%
Tamanho do quadro: 42 mm (NEMA 17)
Comprimento do corpo: 48 mm Máx.
Diâmetro do eixo: φ5 mm
Fiação: 4 fios, comprimento 55 mm, 5 mm estanhado
Especificação do fio: 24AWG UL1430

Driver integrado (IRS42E)
Modelo do driver: IRS42E
Montagem: 2 parafusos M3×40 GB823 (diagonais)
Manga termorretrátil: φ4×45 mm
Parafusos de montagem (anexados): 2-M3×59,5 GB823
Etiqueta do driver: fixada ao corpo do driver

Desenho mecânico
Desenho mecânico disponível para a série 42BHH (42 mm NEMA 17, driver integrado).

Especificações técnicas
  • Modelo / Série: 42BHH48
  • Fases: 2
  • Ângulo de passo: 1,8° ± 5% (200 passos/volta)
  • Torque de retenção: 0,608 N·m (6,2 kg·cm)
  • Corrente nominal: 1,4 A/Fase
  • Tensão nominal: 4,8 VDC
  • Resistência de fase (20°C): 3,4 Ω ± 10%
  • Indutância de fase (1 kHz): 7,5 mH ± 20%
  • Inércia do rotor: 76 g·cm²
  • Resistência de isolamento: ≥100 MΩ (500 VDC)
  • Classe de isolamento: Classe B (130°C)
  • Intervalo de temperatura ambiente: -20°C a +50°C
  • Intervalo de umidade ambiente: 15% a 95%
  • Tamanho do quadro: 42 mm (NEMA 17)
  • Comprimento do corpo: 48 mm Máx.
  • Diâmetro do eixo: φ5 mm
  • Fiação: 4 fios, comprimento 55 mm, 5 mm estanhado
  • Especificação do fio: 24AWG UL1430
  • Driver integrado: IRS42E (motor e driver combinados)
  • Montagem: parafusos diagonais 2-M3×40 (GB823); parafusos de montagem do driver 2-M3×59,5 (GB823)
