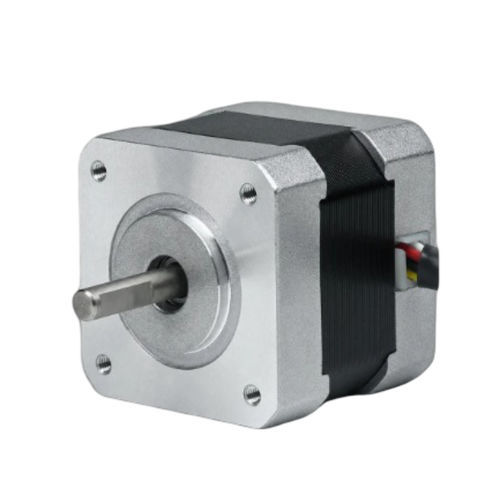

Motor de passo de 2 fases 42BHM34-060-15

de passo híbridoNEMA 17para robótica

Visão geral do produto
O 42BHM34-060-15 é um motor de passo híbrido de 42 mm (NEMA 17) de 2 fases, fornecendo 0,255 N·m (2,6 kg·cm) de torque de retenção em um corpo de 34 mm. Corrente nominal de 0,6 A/fase, indicado para controlo de movimento de precisão em automação industrial, robótica e instrumentação. Driver recomendado: CW215.

Destaques

• 2 fases, ângulo de passo 0,9° — torque de retenção 0,255 N·m (2,6 kg·cm)
• Corrente nominal 0,6 A/fase — quadro 42 mm (NEMA 17)
• Corpo compacto de 34 mm de comprimento com eixo Ø 5 mm

Especificações elétricas (tabela)
Ângulo de passo: 0,9° ± 5%
Torque de retenção: 0,255 N·m (2,6 kg·cm)
Corrente nominal: 0,6 A/fase
N.º de fases: 2
N.º de condutores: 4
Diâmetro do eixo: 5 mm
Tamanho do quadro: 42 mm (NEMA 17)
Comprimento do corpo: 34 mm
Peso: 0,28 kg
Driver recomendado: CW215

Mecânica / Desenhos
Desenho mecânico disponível para a série 42BH. Curva torque-velocidade disponível para a série 42BH.

Especificações técnicas

• Referência do modelo: 42BHM34-060-15
• Fases: 2
• Ângulo de passo: 0,9° ± 5%
• Torque de retenção: 0,255 N·m (2,6 kg·cm)
• Corrente nominal: 0,6 A/fase
• N.º de condutores: 4
• Diâmetro do eixo: 5 mm
• Tamanho do quadro: 42 mm (NEMA 17)
• Comprimento do corpo: 34 mm
• Peso: 0,28 kg
• Driver recomendado: CW215
• Identificador da ficha técnica: 42BHM34-060-15
