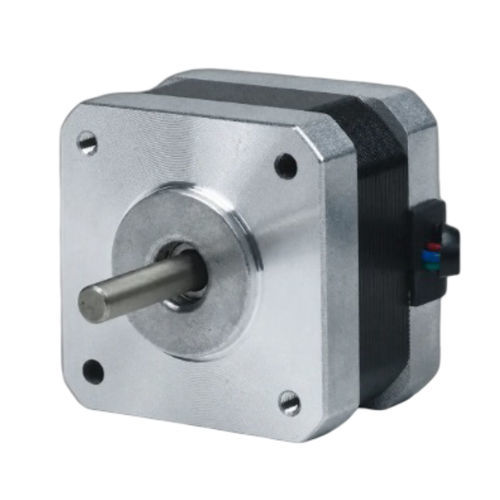

Motor de passo de 2 fases 42BHH34-160A-24E

de passo híbridoNEMA 17

Visão geral
O 42BHH34-160A-24E é um motor de passo híbrido de 2 fases de 42 mm (NEMA 17) que fornece 0,284 N·m (2,9 kg·cm) de torque de retenção em um corpo compacto de 34 mm. Corrente nominal 1,6 A/fase. Driver recomendado: CW422C.

Destaques

• 2 fases, ângulo de passo 1,8° — torque de retenção 0,284 N·m (2,9 kg·cm)
• Corrente nominal 1,6 A/fase — chassi 42 mm (NEMA 17)
• Corpo compacto de 34 mm — eixo Ø 5 mm — 4 condutores

Especificações rápidas
Modelo: 42BHH34-160A-24E
Série: 42BHH / 42BH Series
Tamanho do chassi: 42 mm (NEMA 17)
Comprimento do corpo: 34 mm
Fases: 2
Ângulo de passo: 1,8° ± 5%
Torque de retenção: 0,284 N·m (2,9 kg·cm)
Corrente nominal: 1,6 A/fase
N.º de condutores: 4
Diâmetro do eixo: 5 mm
Peso: 0,25 kg
Driver recomendado: CW422C

Especificações elétricas
Ângulo de passo: 1,8° ± 5%
Torque de retenção: 0,284 N·m (2,9 kg·cm)
Corrente nominal: 1,6 A/fase
N.º de fases: 2
N.º de condutores: 4
Diâmetro do eixo: 5 mm
Tamanho do chassi: 42 mm (NEMA 17)
Comprimento do corpo: 34 mm
Peso: 0,25 kg
Driver recomendado: CW422C

Mecânica e desempenho
Desenho mecânico e curva torque‑velocidade são fornecidos para a série 42BH para apoiar a integração e a avaliação de desempenho. Use a curva torque‑velocidade para validar a adequação a velocidades e cargas alvo.

Especificações técnicas

• Modelo: 42BHH34-160A-24E
• Série: 42BHH / 42BH Series
• Tamanho do chassi: 42 mm (NEMA 17)
• Comprimento do corpo: 34 mm
• Fases: 2
• Ângulo de passo: 1,8° ± 5%
• Torque de retenção: 0,284 N·m (2,9 kg·cm)
• Corrente nominal: 1,6 A/fase
• N.º de condutores: 4
• Diâmetro do eixo: 5 mm
• Peso: 0,25 kg
• Driver recomendado: CW422C
