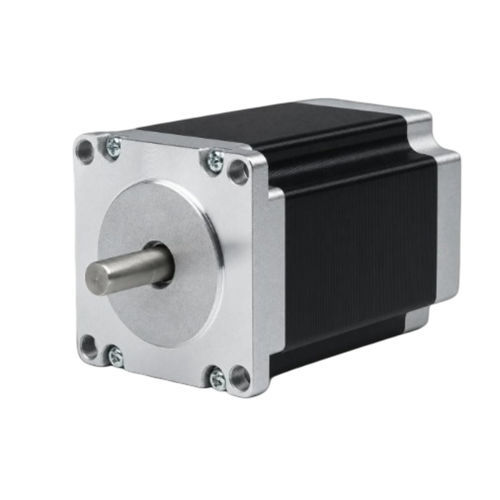

Motor de passo de 4 fases 57BHM82-300-32E

de passo híbridoNEMA 23para robótica

Visão geral
O 57BHM82-300-32E é um motor de passo híbrido de 4 fases de 57 mm (NEMA 23) com comprimento do corpo de 82 mm, fornecendo 1,648 N·m (16,8 kg·cm) de torque de retenção. Classificado em 3 A por fase e com passo de 0,9°, destina-se a controlo de movimento de precisão em automação industrial, CNC e robótica. Driver recomendado: CW542.

Destaques

• 4 fases, passo 0,9° — torque de retenção 1,648 N·m (16,8 kg·cm)
• Corrente nominal: 3 A/fase — estrutura 57 mm (NEMA 23)
• Comprimento do corpo: 82 mm, eixo Ø 8 mm, 6 fios

Especificações elétricas

• Modelo: 57BHM82-300-32E
• Ângulo de passo: 0,9° ± 5%
• Torque de retenção: 1,648 N·m (16,8 kg·cm)
• Corrente nominal: 3 A/fase
• N.º de fases: 4
• N.º de fios: 6
• Diâmetro do eixo: 8 mm
• Tamanho da estrutura: 57 mm (NEMA 23)
• Comprimento do corpo: 82 mm
• Peso: 1,2 kg
• Driver recomendado: CW542

Mecânica e desempenho

• Comprimento do corpo: 82 mm
• Diâmetro do eixo: 8 mm
• Estrutura: 57 mm (NEMA 23)
• Curva torque-velocidade disponível para a série 57BH

Especificações técnicas

• Número do modelo: 57BHM82-300-32E
• Fases: 4
• Ângulo de passo: 0,9° ± 5%
• Torque de retenção: 1,648 N·m
• Corrente nominal: 3 A/fase
• N.º de fios: 6
• Diâmetro do eixo: 8 mm
• Peso: 1,2 kg
