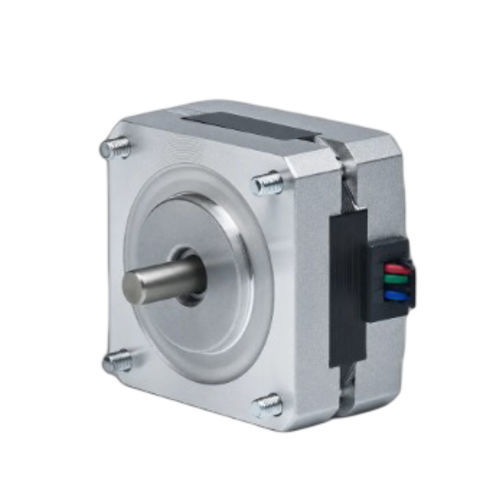

Motor de passo de 2 fases 39BH47-100A-20-20

de passo híbridoNEMA 15

Visão geral do produto O 39BH47-100A-20-20 é um motor de passo híbrido de 2 fases de 39 mm (NEMA 15) que fornece 0,196 N·m (2 kg·cm) de torque de retenção em um corpo de 47 mm. Corrente nominal: 1 A/fase. Driver recomendado: CW215.

Destaques

• 2 fases, ângulo de passo 1,8° — torque de retenção 0,196 N·m (2 kg·cm)
• Corrente nominal 1 A/fase — estrutura 39 mm (NEMA 15)
• Comprimento do corpo 47 mm — diâmetro do eixo 5 mm

Especificações elétricas Ângulo de passo — 1,8° ± 5%
Torque de retenção — 0,196 N·m (2 kg·cm)
Corrente nominal — 1 A/fase
Número de fases — 2
Número de cabos — 4
Diâmetro do eixo — 5 mm
Tamanho da estrutura — 39 mm (NEMA 15)
Comprimento do corpo — 47 mm
Peso — 0,6 kg
Driver recomendado — CW215

Mecânica e desempenho Desenho mecânico e curva torque-velocidade disponíveis para a série 39BH para suportar a integração e a seleção em sistemas de movimento.

Especificações técnicas

• Designação do modelo: 39BH47-100A-20-20
• Tamanho da estrutura: 39 mm (NEMA 15)
• Comprimento do corpo: 47 mm
• Fases: 2
• Ângulo de passo: 1,8° ± 5%
• Torque de retenção: 0,196 N·m (2 kg·cm)
• Corrente nominal: 1 A/fase
• Diâmetro do eixo: 5 mm
• Número de cabos: 4
• Peso: 0,6 kg
• Driver recomendado: CW215
