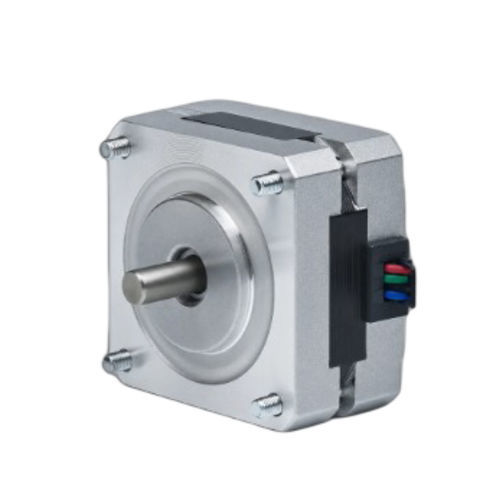

Motor de passo de 4 fases 39BH34-02-11

de passo híbrido24 VNEMA 15

Visão geral do produto
O 39BH34-02-11 é um motor de passo híbrido de 39 mm (NEMA 15) de 4 fases que fornece 0,147 N·m (1,5 kg·cm) de torque de retenção em um corpo de 34 mm. Com corrente nominal de 0,16 A por fase, oferece posicionamento preciso para sistemas compactos de controle de movimento. Driver recomendado: CW215.

Destaques

• 4 fases, passo 1,8° — torque de retenção 0,147 N·m (1,5 kg·cm)
• Corrente nominal 0,16 A/fase — quadro 39 mm (NEMA 15)
• Corpo compacto de 34 mm com eixo de 5 mm

Especificações elétricas (tabela)
Parâmetro | Valor
Ângulo de passo | 1,8° ± 5%
Torque de retenção | 0,147 N·m (1,5 kg·cm)
Corrente nominal | 0,16 A/fase
Fases | 4
Condutores | 6
Diâmetro do eixo | 5 mm
Tamanho do quadro | 39 mm (NEMA 15)
Comprimento do corpo | 34 mm
Peso | 0,4 kg
Driver recomendado | CW215

Visuais mecânicos / desempenho
Desenho mecânico e curva torque‑velocidade da série 39BH são fornecidos para apoiar a integração e avaliação de desempenho.

Especificações técnicas

• Modelo: 39BH34-02-11
• Quadro: 39 mm (NEMA 15)
• Comprimento do corpo: 34 mm
• Fases: 4
• Ângulo de passo: 1,8° ± 5%
• Torque de retenção: 0,147 N·m (1,5 kg·cm)
• Corrente nominal: 0,16 A/fase
• Número de condutores: 6
• Diâmetro do eixo: 5 mm
• Peso: 0,4 kg
• Driver recomendado: CW215
