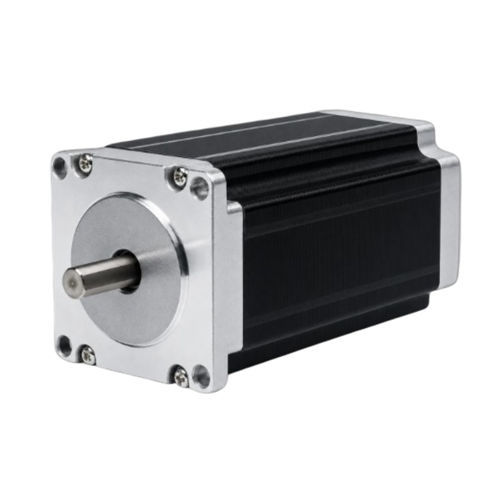

Motor de passo de 2 fases 57BHH110-422A-30D

de passo híbridoNEMA 23para robótica

Visão geral do produto
O 57BHH110-422A-30D é um motor de passo híbrido de 2 fases de 57 mm (NEMA 23) que fornece 3,139 N·m (32 kg·cm) de torque de retenção em um corpo de 110 mm. Corrente nominal 4,2 A/fase. Adequado para controlo de movimento de precisão em automação industrial, CNC e sistemas robóticos. Driver recomendado: CWD556.

Principais destaques

• 2 fases, ângulo de passo 1,8° — torque de retenção 3,139 N·m (32 kg·cm)
• Corrente nominal 4,2 A/fase — estrutura 57 mm (NEMA 23)
• Comprimento do corpo 110 mm com eixo Ø 10 mm

Especificações elétricas
Ângulo de passo — 1,8° ± 5%
Torque de retenção — 3,139 N·m (32 kg·cm)
Corrente nominal — 4,2 A/fase
Número de fases — 2
Número de condutores — 4
Diâmetro do eixo — 10 mm
Tamanho da estrutura — 57 mm (NEMA 23)
Comprimento do corpo — 110 mm
Peso — 2,2 kg
Driver recomendado — CWD556

Desenho mecânico
Desenho mecânico disponível para a série 57BH (57 mm / NEMA 23) mostrando dimensões de montagem e detalhes do eixo para integração.

Curva torque-velocidade
Curva de desempenho torque-velocidade disponível para a série 57BH para avaliar o torque em função da velocidade na seleção de aplicação.

Especificações do modelo

• Modelo / Número de peça: 57BHH110-422A-30D
• Designação comercial: 57BHH110
• Tamanho da estrutura: 57 mm (NEMA 23)
• Comprimento do corpo: 110 mm
• Ângulo de passo: 1,8° ± 5%
• Fases: 2
• Corrente nominal: 4,2 A/fase
• Torque de retenção: 3,139 N·m (32 kg·cm)
• Número de condutores: 4
• Diâmetro do eixo: 10 mm
• Peso: 2,2 kg
• Driver recomendado: CWD556
