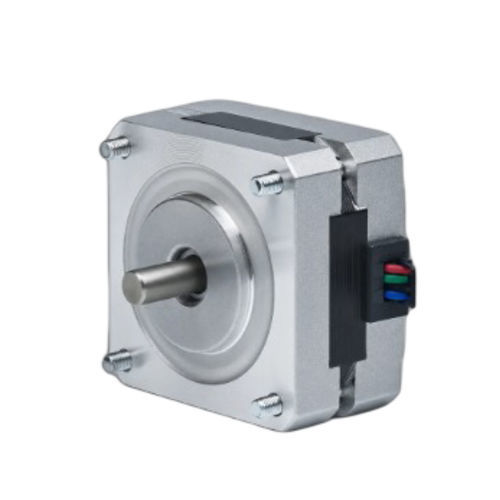

Motor de passo de 2 fases 39BHM26-02A-17

de passo híbridocompactopequeno

Visão geral do produto
O 39BHM26-02A-17 é um motor de passo híbrido de 2 fases com 39 mm (NEMA 15) que fornece 0,069 N·m (0,7 kg·cm) de torque de retenção em um corpo de 26 mm. Corrente nominal 0,2 A/fase. Projetado para controle de movimento preciso em aplicações industriais compactas. Driver recomendado: CW215.

Destaques

• 2 fases, passo de 0,9° — torque de retenção 0,069 N·m (0,7 kg·cm)
• Corrente nominal: 0,2 A/fase — estrutura 39 mm (NEMA 15)
• Comprimento de corpo compacto 26 mm — eixo Ø 5 mm

Especificações elétricas
Ângulo por passo: 0,9° ± 5%
Torque de retenção: 0,069 N·m (0,7 kg·cm)
Corrente nominal: 0,2 A/fase
Número de fases: 2
Número de condutores: 4
Diâmetro do eixo: 5 mm
Tamanho da estrutura: 39 mm (NEMA 15)
Comprimento do corpo: 26 mm
Peso: 0,3 kg
Driver recomendado: CW215

Figuras e gráficos
Desenho mecânico e curva torque-velocidade disponíveis para a série 39BH como referência para instalação e desempenho.

Especificações técnicas

• Modelo: 39BHM26-02A-17
• Ângulo por passo: 0,9° ± 5%
• Torque de retenção: 0,0687–0,069 N·m (0,7 kg·cm)
• Corrente nominal: 0,2 A por fase
• Fases: 2
• Número de condutores: 4
• Diâmetro do eixo: 5 mm
• Tamanho da estrutura: 39 mm (NEMA 15)
• Comprimento do corpo: 26 mm
• Peso: 0,3 kg
• Driver recomendado: CW215
