Motor de passo 42BH76EC05IE
9 V48 Vcompacto

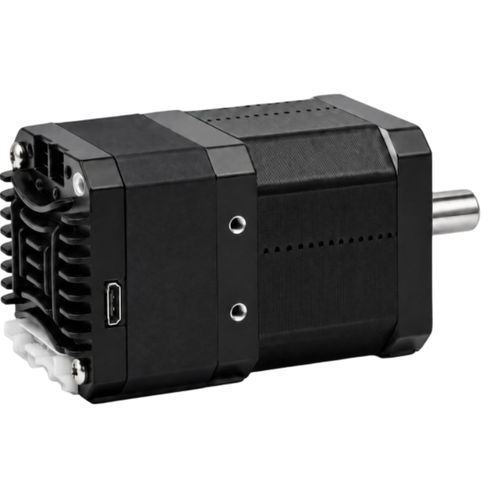

Motor de passo - 42BH76EC05IE - NEOTON MOTOR - 9 V / 48 V / compacto
Motor de passo - 42BH76EC05IE - NEOTON MOTOR - 9 V / 48 V / compacto
Guardar nos favoritos
Comparar
Mais informações no site da NEOTON MOTOR

Características

Tipo
de passo
Tensão
9 V, 48 V
Construção
compacto, NEMA 17
Outras características
EtherCAT, com encoder integrado, com controle integrado, em circuito fechado, com servoacionamento
Intensidade de corrente

MÍN: 0,2 A

MÁX: 3,2 A

Torque

0,48 Nm
(0,35403 ft.lb)

Diâmetro

8 mm
(0,31 in)

Temperatura de operação

MÍN: 0 °C
(32 °F)

MÁX: 40 °C
(104 °F)

Descrição

Visão geral do produto
O 42BH76EC05IE é um servomotor de passo integrado EtherCAT de 42 mm (NEMA 17) com torque de saída máximo de 0,48 N·m. Combina feedback de encoder em malha fechada com um corpo integrado compacto de 76,4 mm para aplicações de automação, indexação e controle de movimento com espaço limitado.

Destaques
  • Torque máximo de saída: 0,48 N·m
  • Comunicação: EtherCAT e serial TTL
  • Feedback de encoder: 4096 linhas / 16.384 counts
  • Corrente ajustável por software: 0,2–3,2 A (motor de fábrica: 2,0 A)
  • Comprimento do corpo integrado: 76,4 mm (tamanho do quadro 42 mm)


Visão geral do servo integrado
  • Modelo: 42BH76EC05IE
  • Tamanho do quadro: 42 mm (NEMA 17)
  • Comprimento do corpo integrado: 76,4 mm
  • Tamanho L: 48 mm
  • Diâmetro do eixo: 8 mm
  • Faixa de tensão de entrada: 9–48 VDC
  • Torque máximo de saída: 0,48 N·m
  • Comunicação: EtherCAT, TTL


Elétrico, feedback e configuração
  • Configuração de corrente: 0,2–3,2 A ajustável por software; motor de fábrica: 2,0 A
  • Feedback de encoder: 4096 linhas (16.384 counts)
  • Resistência de fase: 1,35 Ω ±20%
  • Indutância de fase: 2,3 mH ±20%
  • Inércia do rotor: ≈ 77 g·cm²
  • Configuração microstep: padrão de fábrica 10.000 (object index 0x2001)
  • Endereçamento: endereço inicial da fonte; alocação automática pelo mestre
  • Proteções: sobretensão, subtensão, sobrecorrente, circuito aberto da bobina, desvio de posição
  • Armazenamento não volátil: parâmetros gravados na FLASH MCU interna
  • Temperatura de operação: 0°C a +40°C
  • Umidade de operação: 20%–90% RH
  • Serial TTL: 115200 bps; 8 bits de dados; 1 bit de stop; sem paridade
  • Peso: ≈ 0,36 kg


Desenho mecânico
Dimensões e detalhes de montagem são fornecidos na imagem do desenho mecânico do produto.

Especificações técnicas
  • Modelo: 42BH76EC05IE
  • Marca: NEOTON MOTOR
  • Tamanho do quadro: 42 mm (NEMA 17)
  • Comprimento do corpo integrado: 76,4 mm
  • Tamanho L: 48 mm
  • Diâmetro do eixo: 8 mm
  • Faixa de tensão de entrada: 9–48 VDC
  • Torque máximo de saída: 0,48 N·m
  • Comunicação: EtherCAT, TTL
  • Feedback de encoder: 4096 linhas (16.384 counts)
  • Configuração de corrente: 0,2–3,2 A ajustável por software (motor de fábrica: 2,0 A)
  • Resistência de fase: 1,35 Ω ±20%
  • Indutância de fase: 2,3 mH ±20%
  • Inércia do rotor: ≈ 77 g·cm²
  • Peso: ≈ 0,36 kg
  • Configuração microstep: padrão de fábrica 10.000 (object index 0x2001)
  • Endereçamento: endereço inicial da fonte; alocação automática pelo mestre
  • Proteções: sobretensão, subtensão, sobrecorrente, circuito aberto da bobina, desvio de posição
  • Armazenamento não volátil: parâmetros gravados na FLASH MCU interna
  • Temperatura de operação: 0°C a +40°C
  • Umidade de operação: 20%–90% RH
  • Configurações serial TTL: 115200 bps; 8 bits de dados; 1 bit de stop; sem paridade
