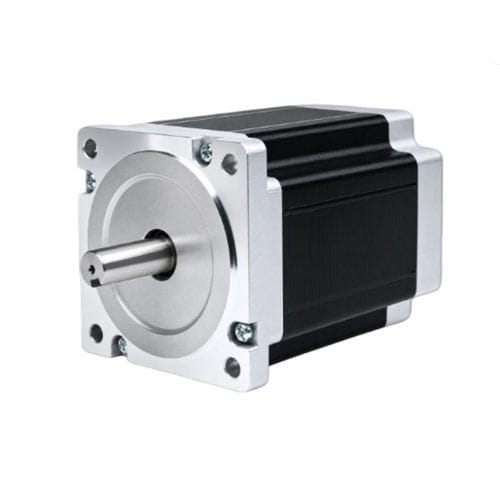

Motor de passo de 2 fases 86BHH114-500A-32E

de passo híbrido48 VNEMA 34

Visão geral do produto
O 86BHH114 é um motor de passo híbrido NEMA 34 (86 mm) com corpo de 114 mm, fornecendo torque de retenção de 6,67 N·m (68 kg·cm) a 5,0 A/fase. É o motor de referência para a curva torque‑velocidade da série 86BH e oferece equilíbrio entre torque e comprimento compacto para aplicações industriais de movimento.

Destaques principais

• Torque de retenção: 6,67 N·m (68 kg·cm)
• Motor de referência para a curva torque‑velocidade 86BH
• Frame: 86 mm (NEMA 34), comprimento do corpo: 114 mm
• Diâmetro do eixo: 12,7 mm
• Driver recomendado: CWD860H

Atributos resumidos
Tamanho do frame: 86 mm (NEMA 34)
Ângulo de passo: 1,8°
Torque de retenção: 6,67 N·m
Corrente nominal: 5,0 A/fase
Fases: 2
Condutores: 4

Especificações elétricas (tabela)
Ângulo de passo: 1,8° ± 5%
Torque de retenção: 6,67 N·m (68 kg·cm)
Corrente nominal: 5,0 A/fase
Fases: 2
Condutores: 4
Diâmetro do eixo: 12,7 mm
Tamanho do frame: 86 mm (NEMA 34)
Comprimento do corpo: 114 mm
Peso: 3,5 kg
Driver recomendado: CWD860H

Desenho mecânico
Desenho mecânico disponível para a série 86BH (86 mm / NEMA 34) mostrando dimensões de montagem e localização dos conectores para integração em equipamentos industriais.

Curva torque‑velocidade
Curva torque‑velocidade fornecida para o modelo 86BHH114 a DC 48 V com o driver recomendado (CWD860H). Use esta curva como referência para seleção e dimensionamento em CNC, mesas plasma e sistemas de automação.

Especificações técnicas

• Modelo: 86BHH114
• Tamanho do frame: 86 mm (NEMA 34)
• Comprimento do corpo: 114 mm
• Ângulo de passo: 1,8° (±5%)
• Torque de retenção: 6,67 N·m (68 kg·cm)
• Corrente nominal: 5,0 A/fase
• Número de fases: 2
• Número de condutores: 4
• Diâmetro do eixo: 12,7 mm
• Peso: 3,5 kg
• Driver recomendado: CWD860H
