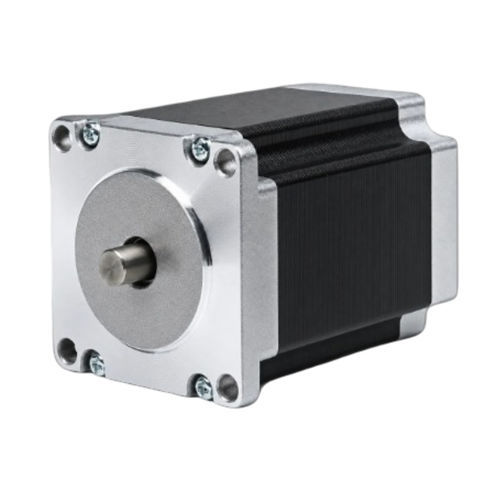

Motor de passo de 2 fases 57BHH76-209B-21B

de passo híbridoNEMA 23de precisão

Visão geral do produto
O 57BHH76-209B-21B é um motor de passo híbrido de 57 mm (NEMA 23) de 2 fases que fornece 1,884 N·m (19,2 kg·cm) de torque de retenção em um corpo de 76 mm. Com corrente nominal de 2,1 A/fase, foi projetado para controle de movimento preciso em automação industrial e aplicações de posicionamento. Driver recomendado: CW542.

Destaques

• 2 fases, ângulo por passo 1,8° — torque de retenção 19,2 kg·cm (1,884 N·m)
• Corrente nominal: 2,1 A/fase — estrutura 57 mm (NEMA 23)
• Comprimento do corpo: 76 mm — diâmetro do eixo: 6,35 mm

Especificações elétricas
Ângulo por passo — 1,8° ± 5%
Torque de retenção — 1,884 N·m (19,2 kg·cm)
Corrente nominal — 2,1 A/Fase
N.º de fases — 2
N.º de condutores — 4
Diâmetro do eixo — 6,35 mm
Tamanho da estrutura — 57 mm (NEMA 23)
Comprimento do corpo — 76 mm
Peso — 1,1 kg
Driver recomendado — CW542

Ficha técnica
Identificador da ficha técnica: 57BHH76-209B-21B

Características técnicas / especificações

• Modelo: 57BHH76 (referência: 57BHH76-209B-21B)
• Tamanho da estrutura: 57 mm (NEMA 23)
• Comprimento do corpo: 76 mm
• Fases: 2
• Ângulo por passo: 1,8° ± 5%
• Torque de retenção: 1,884 N·m (19,2 kg·cm)
• Corrente nominal: 2,1 A/Fase
• N.º de condutores: 4
• Diâmetro do eixo: 6,35 mm
• Peso: 1,1 kg
• Driver recomendado: CW542
