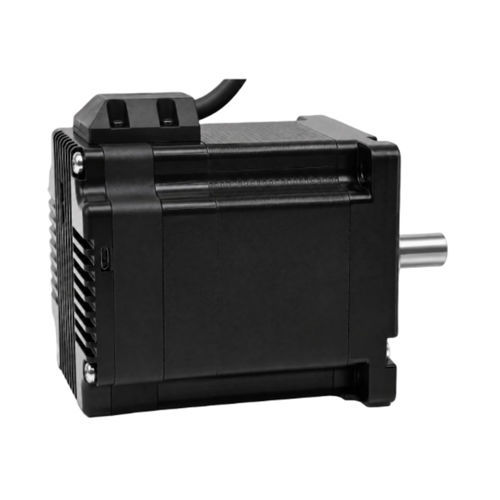

Motor de passo 86BH181RS125IM18 V70 Vde alto torque
Guardar nos favoritos
Comparar
Características
- Tipo
- de passo
- Tensão
- 18 V, 70 V
- Outras características
- de alto torque, RS-485, com encoder integrado, com controle integrado, com servoacionamento
- Intensidade de corrente
MÍN: 0,2 A
MÁX: 6 A
- Torque
12 Nm
(8,850746 ft.lb)- Diâmetro
14 mm
(0,55 in)- Temperatura de operação
MÍN: 0 °C
(32 °F)MÁX: 40 °C
(104 °F)
Descrição
Visão geral do produto
O 86BH181RS125IM é o servomotor de passo integrado de 86 mm com maior torque do grupo fornecido. Seu torque de saída máximo de 12 N·m, feedback multi-voltas sem bateria e construção integrada suportam eixos exigentes de transferência, braços robóticos e automação industrial onde a recuperação de posição e a fiação simplificada são importantes.
Principais pontos
Especificações rápidas
Tamanho do quadro: 86 mm
Comprimento do corpo: 180,6 mm
Torque máximo de saída: 12 N·m
Tensão de entrada: 18–70 VAC
Comunicação: RS485
Feedback do encoder: 4096 linhas (16.384 contagens)
Visão geral do servo integrado (Parâmetros)
Modelo: 86BH181RS125IM
Tamanho do quadro: 86 mm (NEMA 34)
Comprimento do corpo integrado: 180,6 mm
Tamanho L: 156,1 mm
Diâmetro do eixo: 14 mm
Faixa de tensão de entrada: 18–70 VAC
Torque máximo de saída: 12 N·m
Elétrico, feedback e configuração (Parâmetros)
Ajuste de corrente: 0,2–3,2 A ajustável por software; motor correspondente de fábrica: 6,0 A
Feedback do encoder: 4096 linhas (16.384 contagens)
Resistência de fase: 0,79 Ω ±20%
Indutância de fase: 8,2 mH ±20%
Inércia do rotor: aprox. 5400 g·cm²
Peso: aprox. 5,5 kg
Ajuste de microstep: configurável pelo host; inteiro positivo acima de 200; padrão de fábrica 4000
Ajuste de endereço: padrão de fábrica 1; endereço inicial ajustável por software host
Feedback multi-voltas: 1.599 voltas sem bateria; faixa fixa -100 a +1499 voltas
Proteções: sobretensão, subtensão, sobrecorrente, circuito aberto do enrolamento e desvio de posição
Armazenamento não volátil: parâmetros armazenados na FLASH do MCU interno
Temperatura de operação: 0°C a +40°C
Umidade de operação: 20% UR a 90% UR
Características / Especificações técnicas
O 86BH181RS125IM é o servomotor de passo integrado de 86 mm com maior torque do grupo fornecido. Seu torque de saída máximo de 12 N·m, feedback multi-voltas sem bateria e construção integrada suportam eixos exigentes de transferência, braços robóticos e automação industrial onde a recuperação de posição e a fiação simplificada são importantes.
Principais pontos
- Torque máximo de saída: 12 N·m
- Comunicação RS485
- Feedback multi-voltas sem bateria: -100 a +1499 voltas (alcance de 1.599 voltas)
- Entrada 18–70 VAC e arquitetura com drive/encoder integrado
Especificações rápidas
Tamanho do quadro: 86 mm
Comprimento do corpo: 180,6 mm
Torque máximo de saída: 12 N·m
Tensão de entrada: 18–70 VAC
Comunicação: RS485
Feedback do encoder: 4096 linhas (16.384 contagens)
Visão geral do servo integrado (Parâmetros)
Modelo: 86BH181RS125IM
Tamanho do quadro: 86 mm (NEMA 34)
Comprimento do corpo integrado: 180,6 mm
Tamanho L: 156,1 mm
Diâmetro do eixo: 14 mm
Faixa de tensão de entrada: 18–70 VAC
Torque máximo de saída: 12 N·m
Elétrico, feedback e configuração (Parâmetros)
Ajuste de corrente: 0,2–3,2 A ajustável por software; motor correspondente de fábrica: 6,0 A
Feedback do encoder: 4096 linhas (16.384 contagens)
Resistência de fase: 0,79 Ω ±20%
Indutância de fase: 8,2 mH ±20%
Inércia do rotor: aprox. 5400 g·cm²
Peso: aprox. 5,5 kg
Ajuste de microstep: configurável pelo host; inteiro positivo acima de 200; padrão de fábrica 4000
Ajuste de endereço: padrão de fábrica 1; endereço inicial ajustável por software host
Feedback multi-voltas: 1.599 voltas sem bateria; faixa fixa -100 a +1499 voltas
Proteções: sobretensão, subtensão, sobrecorrente, circuito aberto do enrolamento e desvio de posição
Armazenamento não volátil: parâmetros armazenados na FLASH do MCU interno
Temperatura de operação: 0°C a +40°C
Umidade de operação: 20% UR a 90% UR
Características / Especificações técnicas
- Modelo: 86BH181RS125IM
- Marca: NEOTON MOTOR
- Tamanho do quadro: 86 mm (NEMA 34)
- Comprimento do corpo integrado: 180,6 mm
- Tamanho L: 156,1 mm
- Diâmetro do eixo: 14 mm
- Torque máximo de saída: 12 N·m
- Faixa de tensão de entrada: 18–70 VAC
- Interface de comunicação: RS485
- Feedback do encoder: 4096 linhas (16.384 contagens)
- Feedback multi-voltas: sem bateria, faixa fixa -100 a +1499 voltas (1.599 voltas)
- Resistência de fase: 0,79 Ω ±20%
- Indutância de fase: 8,2 mH ±20%
- Inércia do rotor: aprox. 5400 g·cm²
- Peso: aprox. 5,5 kg
- Ajuste de corrente: 0,2–3,2 A ajustável por software; motor correspondente fábrica: 6,0 A
- Ajuste de microstep: configurável pelo host; inteiro positivo >200; padrão 4000
- Ajuste de endereço: padrão de fábrica 1; ajustável por software host
- Proteções: sobretensão, subtensão, sobrecorrente, circuito aberto do enrolamento, desvio de posição
- Armazenamento não volátil: parâmetros armazenados na FLASH do MCU interno
- Temperatura de operação: 0°C a +40°C
- Umidade de operação: 20% a 90% UR
