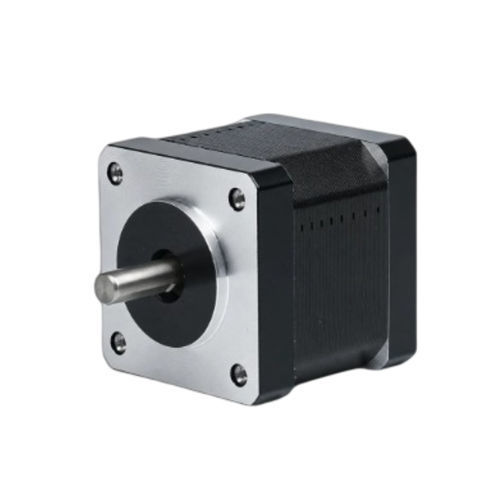

Motor de passo híbrido 35BHH34-200A-24

NEMA 14

Visão geral do produto
O 35BHH34-200A-24 é um motor de passo híbrido de 2 fases de 35 mm (NEMA 14) que entrega 0,137 N·m (1,4 kg·cm) de torque de retenção com comprimento de corpo de 34 mm. Corrente nominal 2 A/fase e eixo de 5 mm, adequado para aplicações compactas de controlo de movimento de precisão. Driver recomendado: CW215.

Destaques

• 2 fases, ângulo de passo 1,8° — torque de retenção 0,137 N·m
• Corrente nominal 2 A/fase — estrutura 35 mm (NEMA 14)
• Comprimento do corpo 34 mm — diâmetro do eixo 5 mm

Fichas rápidas de especificações

• Fases: 2
• Ângulo de passo: 1,8°
• Torque de retenção: 0,137 N.m
• Corrente/Fase: 2 A
• Diâmetro do eixo: 5 mm
• N.º de condutores: 4

Especificações elétricas (tabela)
Parâmetro — Valor
Ângulo de passo — 1,8° ± 5%
Torque de retenção — 0,137 N·m (1,4 kg·cm)
Corrente nominal — 2 A/Fase
N.º de fases — 2
N.º de condutores — 4
Diâmetro do eixo — 5 mm
Tamanho do quadro — 35 mm (NEMA 14)
Comprimento do corpo — 34 mm
Peso — 0,22 kg
Driver recomendado — CW215

Ilustrações adicionais
Desenho mecânico e curva torque-velocidade fornecidos para a série 35BH (35 mm / NEMA 14) para auxiliar a integração mecânica e a avaliação de desempenho.

Características / especificações técnicas

• Família de modelos: série 35BHH
• Estrutura: 35 mm (NEMA 14)
• Comprimento do corpo: 34 mm
• Ângulo de passo: 1,8° ± 5%
• Torque de retenção: 0,137 N·m (1,4 kg·cm)
• Corrente nominal: 2 A por fase
• Fases: 2
• N.º de condutores: 4
• Diâmetro do eixo: 5 mm
• Peso: 0,22 kg
• Driver recomendado: CW215
