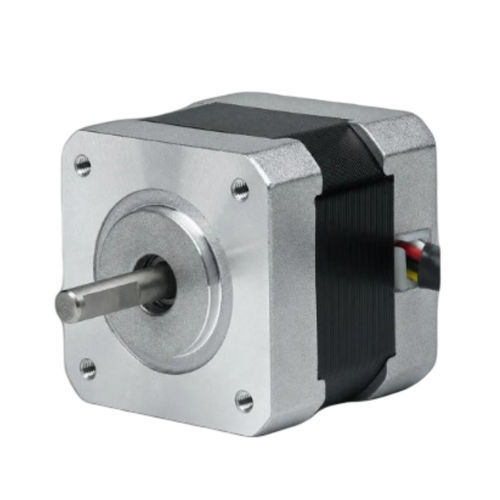

Motor de passo híbrido 2BHP50-150A-24

trifásico24 VNEMA 17

Visão geral do produto
O 42BHP50-150A-24 é um motor de passo híbrido trifásico de 42 mm (NEMA 17) que fornece 0,314 N·m (3,2 kg·cm) de torque de retenção em um corpo de 50 mm. Com corrente nominal de 1,5 A/fase, atende a aplicações de controle de movimento de precisão que exigem tamanho compacto e desempenho de passo consistente. Driver recomendado: CW422C.

DESTAQUES

• 3 fases, ângulo de passo 1,2° — torque de retenção 0,314 N·m (3,2 kg·cm)
• Corrente nominal 1,5 A/fase — quadro 42 mm (NEMA 17)
• Corpo de 50 mm, diâmetro do eixo 5 mm

Especificações rápidas (resumo)
Fases — 3
Ângulo de passo — 1,2° ± 5%
Torque de retenção — 0,314 N·m (3,2 kg·cm)
Corrente nominal — 1,5 A/fase
N.º de condutores — 3
Diâmetro do eixo — 5 mm
Tamanho do quadro — 42 mm (NEMA 17)
Comprimento do corpo — 50 mm
Peso — 0,75 kg
Driver recomendado — CW422C

Desenho mecânico
Desenho mecânico — Série 42BH (42 mm / NEMA 17)

Curva torque-velocidade
Curva torque-velocidade — Série 42BH

Especificações técnicas

• Modelo / Série: 42BHP50 (Série 42BH)
• Fases: 3
• Ângulo de passo: 1,2° ± 5%
• Torque de retenção: 0,314 N·m (3,2 kg·cm)
• Corrente nominal: 1,5 A/fase
• N.º de condutores: 3
• Diâmetro do eixo: 5 mm
• Tamanho do quadro: 42 mm (NEMA 17)
• Comprimento do corpo: 50 mm
• Peso: 0,75 kg
• Driver recomendado: CW422C
